SCHUTZGEHÄUSE FÜR KAMERAS

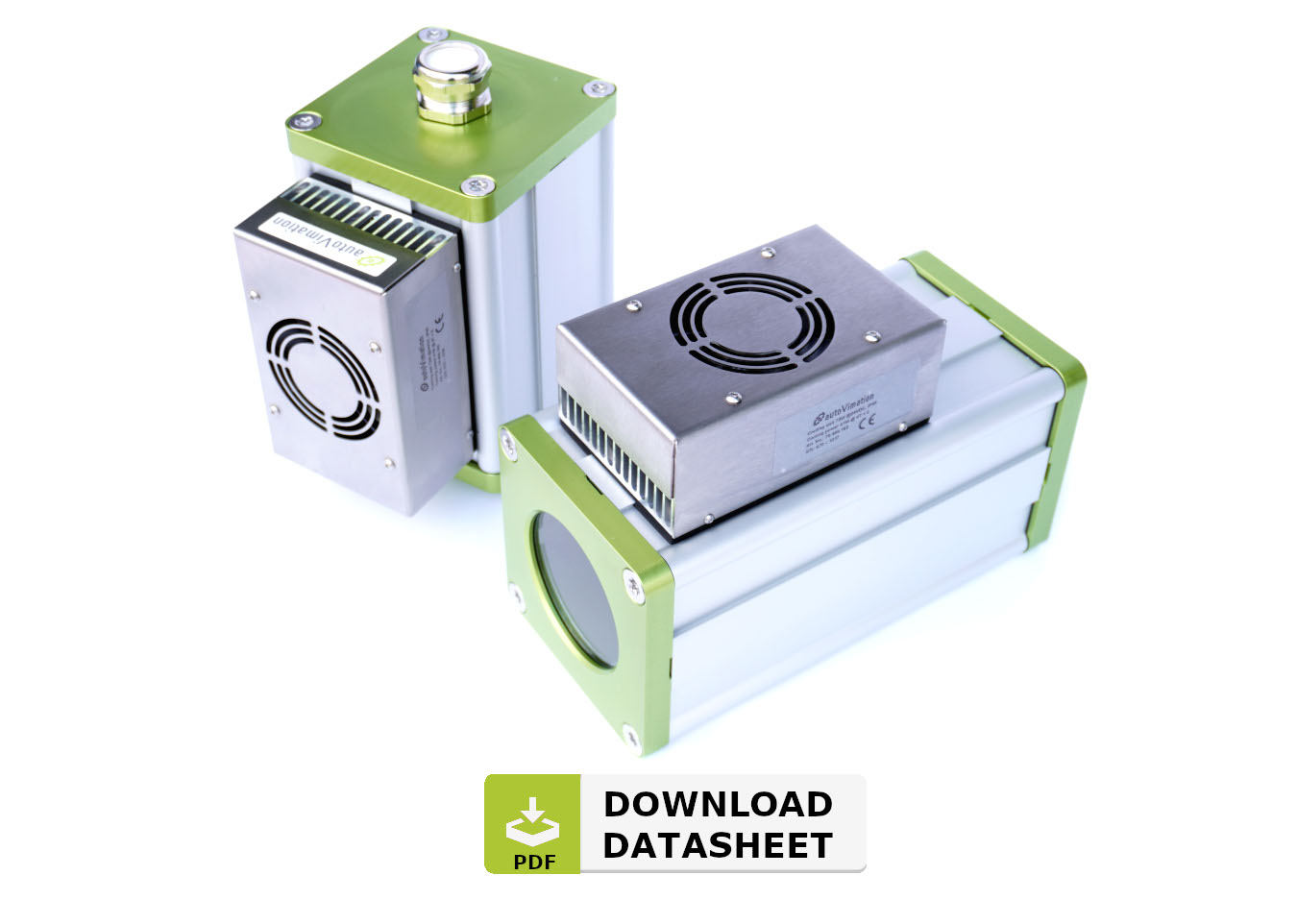

TURTLE

Klimaschutzgehäuse mit aktiver Kühlung für hohe Umgebungstemperaturen

Kurz-Info

Robuste Bauweise

Vibrations-sicher

90° Bilddrehung

Einstellbarer Arbeitsabstand

Exzellente Wärmeableitung

IP65 (Gehäuse)

IP54
(Lüfter)

  • Betrieb -20°C bis +70°C Umgebungstemperatur
  • Bis +50°C mit Sonneneinstrahlung von 350W/m²
  • Kühlen oder/und Heizen je nach Kontrollertyp
  • Hysterese einstellbar für konstante Temperatur
  • Nur Gleichspannung benötigt (z.B. Solarzelle)
  • Für Kameras bis zu 100x100mm Querschnitt
  • Für Objektive bis 120mm Durchmesser
  • 4" BK7 Fenster mit 88mm Durchsicht

Optionen mit Flansch

  • 30 oder 60mm Gehäuseverlängerungen
  • Meganova Ringlicht (mit Verlängerung)
  • Kuppelfenster für Fischaugenobjektive
  • M72 Frontdeckel
  • 2" Frontdeckel
  • BK7-Fenster für Kameras bis 2500nm
  • Acrylfenster bis 2500nm
  • Saphirfenster bis 5000nm (nur mit 2" Deckel)
  • Germaniumfenster für LWIR 7-14µm
  • Doppelfenster Germanium/Glas für Flir A70/700
  • Infrarotspiegel
  • Windvorhang

  • ZEICHNUNGEN & CAD-DATEN

    Gehäusetyp Layout Zeichnung
    		 Step eDrawings1

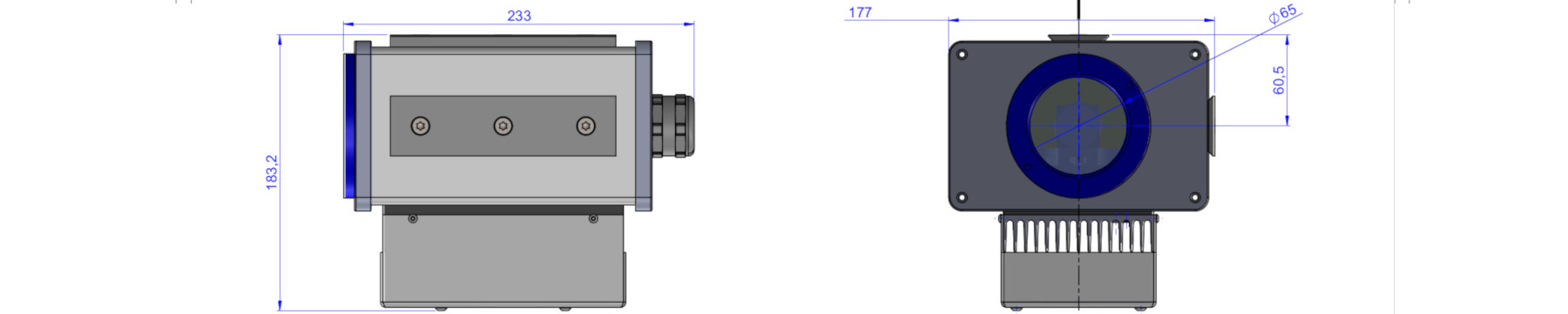

    Turtle M/MIC Image  PDF step e_drawing
    Turtle M/MIC Flange Image PDF step e_drawing
    Turtle L/LIC Image  PDF step e_drawing
    Turtle L/LIC Flange Image  PDF step e_drawing

    1. Software zur 3D-Darstellung mit Meßfunktion: Kostenloser Download eDrawings-Viewer

  • DOKUMENTE

    PDFDatenblatt

  • ZUBEHÖR

    Artikel Layout Zeichnung
    		 Step eDrawings1

    30mm Verlängerung

    (nur für Flanschversion)

    15.030.030

    		 Image Image Image PDF step e_drawing

    60mm Verlängerung

    (nur für Flanschversion)

    15.030.085

    		 Image Image Image PDF step e_drawing

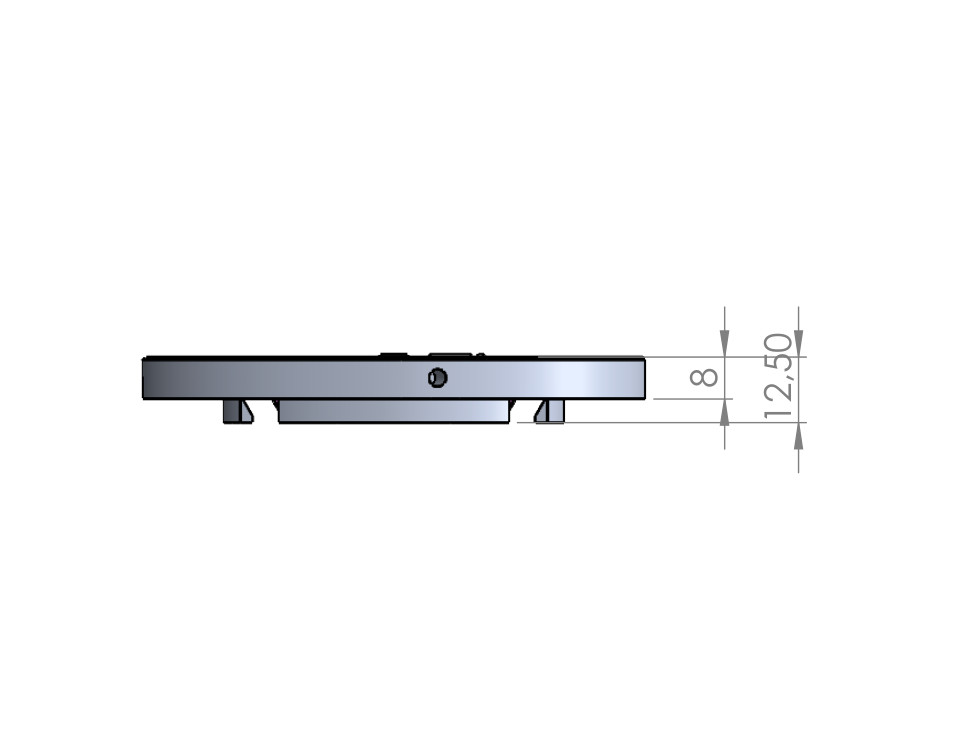

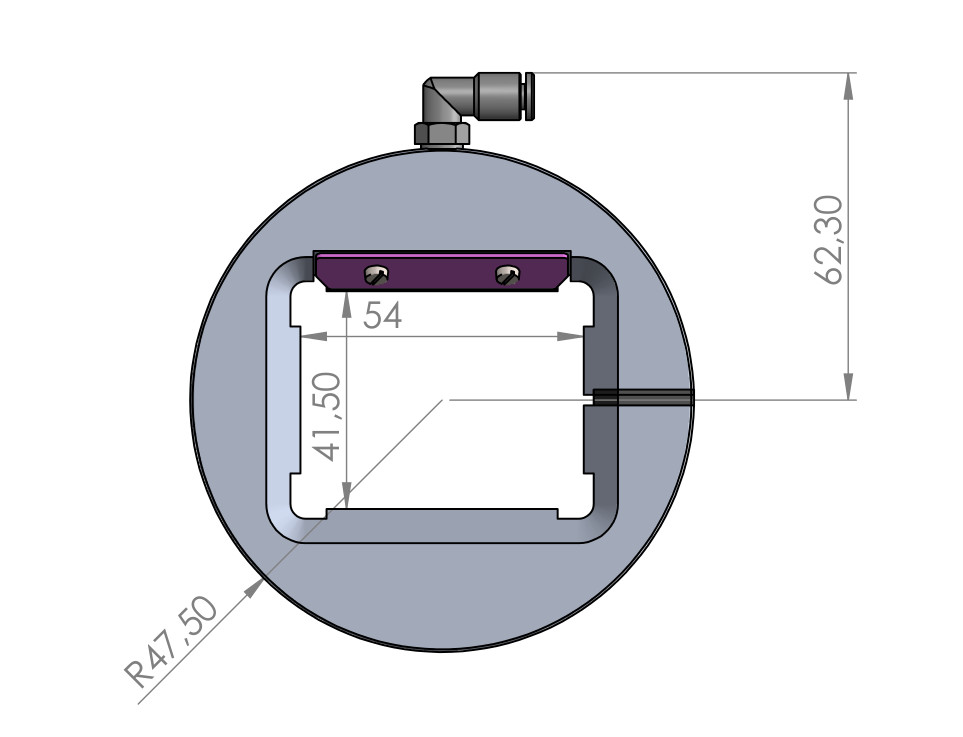

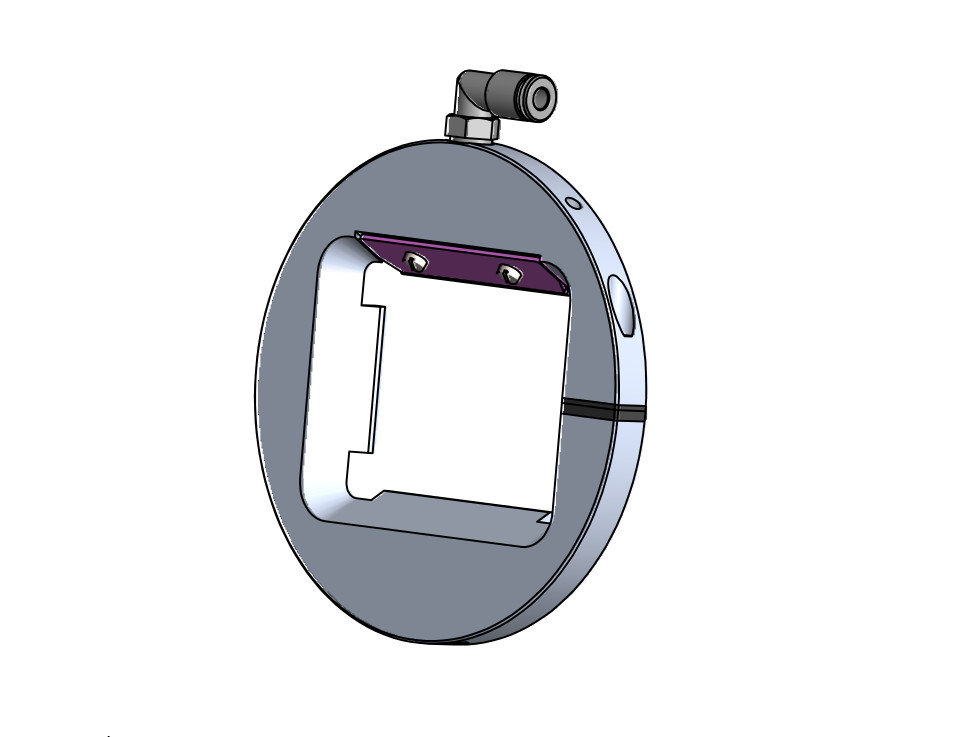

    3" Windvorhang

    (nur für Flanschversion)

    50.100.011

    		 Image Image Image PDF step e_drawing

    Tubus für 3" Windvorhang

    50.100.018

    		 Image Image Image PDF step e_drawing

    Dragon High Power Air Nozzle

    for Orca, Megalodon, Stingray, Elefant

    50.100.030

    		 Image Image Image PDF step e_drawing



    Mounting Kit 1

    5.010.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 2

    5.020.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 6

    5.060.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 7

    5.070.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 9

    5.090.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 10

    5.100.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 15

    5.150.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 16m

    5.160.000m

    		 Image Image Image PDF step e_drawing

    Mounting Kit 17m

    5.170.000m

    		 Image PDF step e_drawing

    1. Software zur 3D-Darstellung mit Meßfunktion: Kostenloser Download eDrawings-Viewer

  • FÜR KAMERAS

    Das Turtle ist auch für alle kleineren Kameras geeignet, die hier nicht aufgeführt sind.
    • Adimec Diamond, Sapphire, Quartz
    • Aida UHD6G-X12L
    • AOS J-PRI, L-PRI, M-PRI
    • AVMATRIX Eagle T10
    • AVT Goldeye XSWIR
    • Basler Boost, Racer 2
    • Birddog MAKI Ultra
    • Blue Vision BVC 3xxx/6xxx
    • Bresser MikroCam PRO
    • BZB Gear Maestro, Packshot C10X
    • Canon ML-100, ML-105
    • Chromasens allPIXA, chromaPIXA
    • Crevis HX, LV
    • CIS VCC-127CXP, VCC-250CXP
    • Dalsa Linea 4K/8K/16K, Piranha 4/XL
    • Fluke ThermoView TV40
    • Freefly Ember
    • Hamamatsu Orca Fire/Flash, TDI
    • HAIP BlackIndustry NIR/VNIR V2
    • Hanwha Wisenet XNZ-6320
    • HIK MV-CL084-91GM
    • HinaLea 4400 SWIR
    • Illunis CMV
    • IOI Flare CL12MP/CX
    • iRayple Line Scan Cameras 8K
    • ISVI IC-X25B-CL
    • IX Cameras i-SPEED 211
    • Jai Sweep 3-Sensor/4-Sensor, Wave
    • Jenoptik Blackbird Precision, IR-TCM
    • Lumenera Lg11059
    • Mikrotron Eosens
    • Novitec i-Nova3 Zoom
    • OPT F-Mount Kameras
    • OptiTrack Primex 13
    • Optronis CamPerform CP
    • Optronis CamRecord Runner/Sprinter
    • pco. digimax CS, flim
    • Phantom S200, S210
    • Phasics SID4 eSWIR, DWIR
    • Photonfocus MV-8
    • Procemex Flex
    • Sierra-Olympia VAYU HD-I
    • SmartMore SMI-C10GiL-8K-01M
    • SVS Vistek SHR
    • Vieworks VT
    • Z CAM E2
    • u.v.m.
