MONTAGE & ZUBEHÖR

Hygienegerechtes Montagesystem

Systemkomponenten und Montagezubehör für unsere
IP69K Edelstahlgehäuse im Hygienedesign

Kurz-Info

Schtuzgrad IP69K

V4A Edelstahl

Hygienedesign

Kompakte Abmessungen

Robuste Bauweise

Vibrations-sicher

Exzellente Wärmeableitung

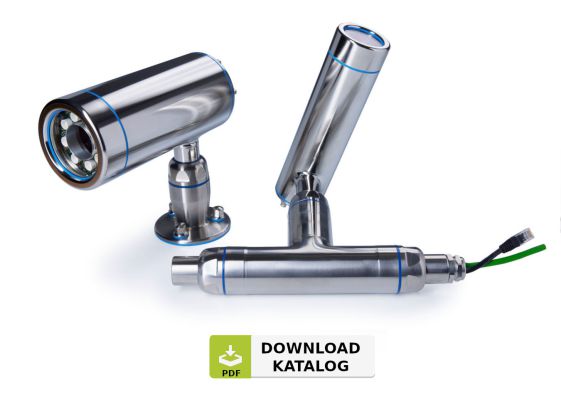

  • Frei konfigurierbares V4A Montagesystem
  • Hygienegerechter Rundumschutz für komplette Kamerasysteme mit Dichtungen zwischen allen metallischen Teilen
  • Kombinierbar mit den hygienegerechten Kameragehäusen Dolphin und Shark und dem Laserschutzgehäuse Piranha
  • IP69K-Schutz des Gesamtsystems dank Verlegung der Kabel in den Montage-komponenten
  • Kosten- und Zeitersparnis dank Fertigteilen

  • ZEICHNUNGEN & CAD-DATEN

    Artikel Layout Zeichnung
    		 Step eDrawings1

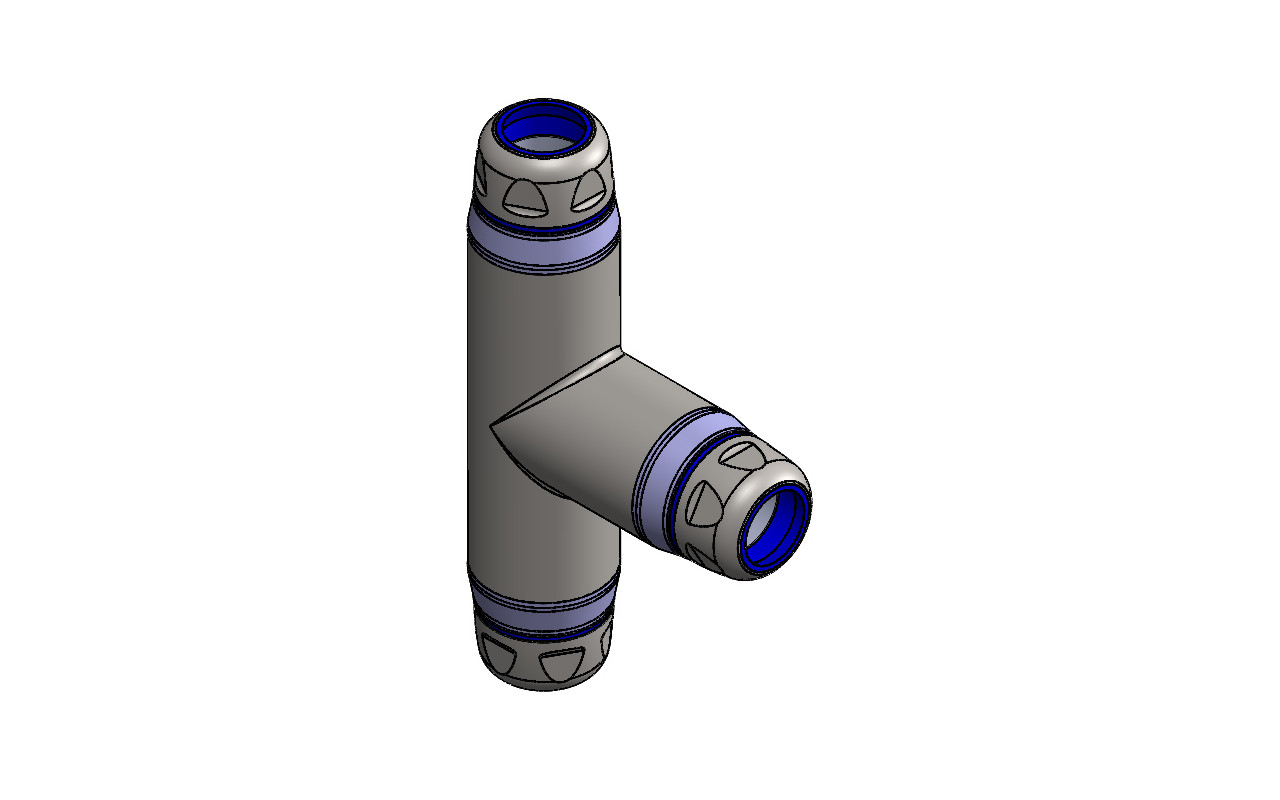

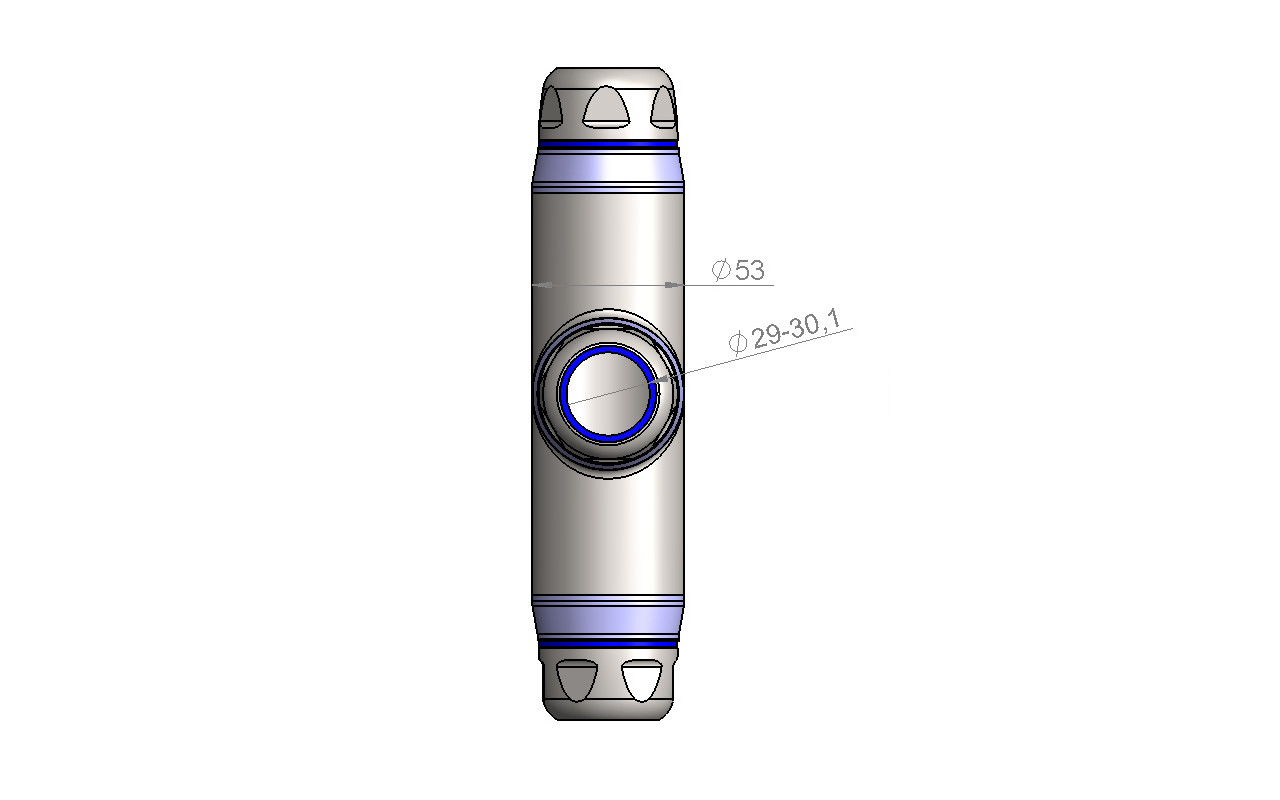

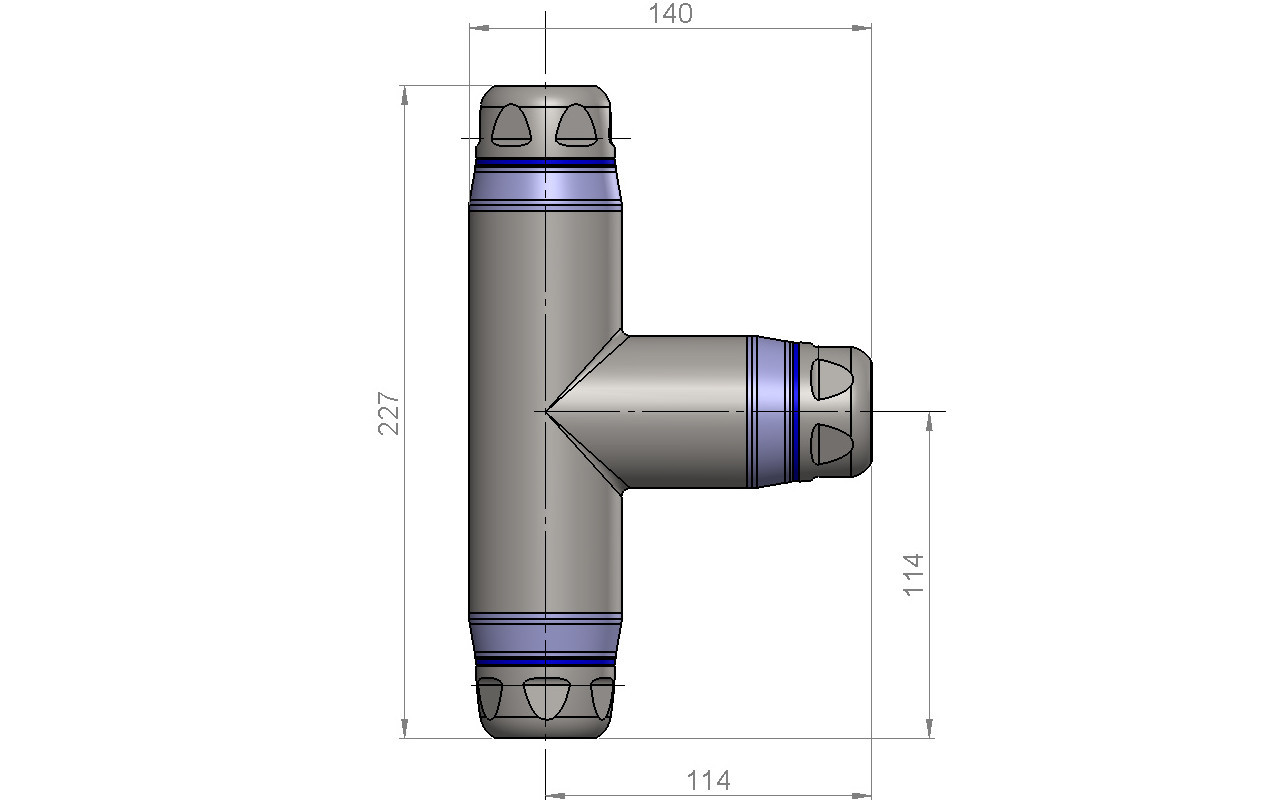

    T-Stück Rohrverbinder

    Hygiene PLUS

    80.006.007

    		 Image Image Image PDF step e_drawing

    90° Rohrverbinder

    Hygiene PLUS

    80.006.001

    		 Image Image Image PDF step  e_drawing

    Frontmontagefuß

    Hygiene PLUS

    80.006.004

    		 Image Image Image PDF step e_drawing

    Rückwandmontage

    Halterung Hygiene PLUS

    80.006.000

    		 Image Image Image PDF step e_drawing

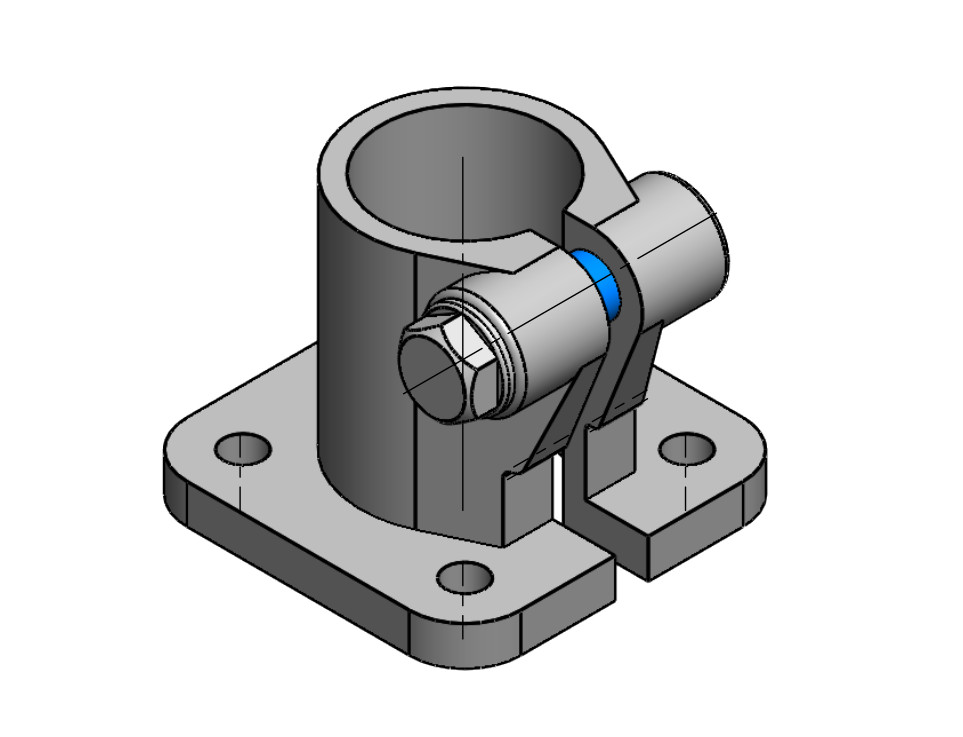

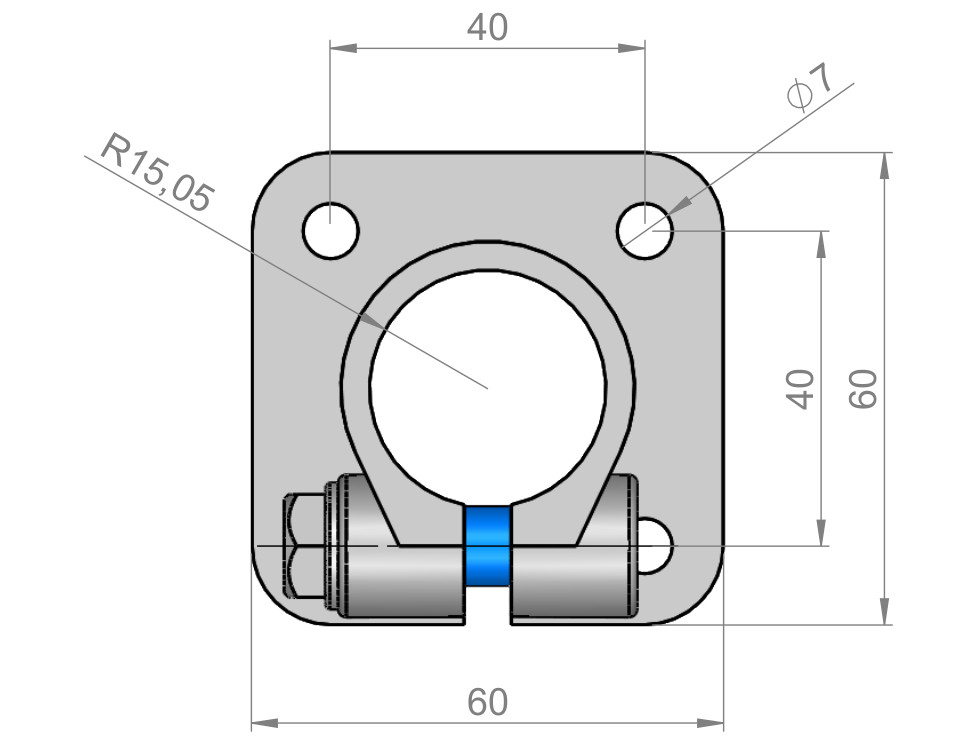

    Frontmontagefuß

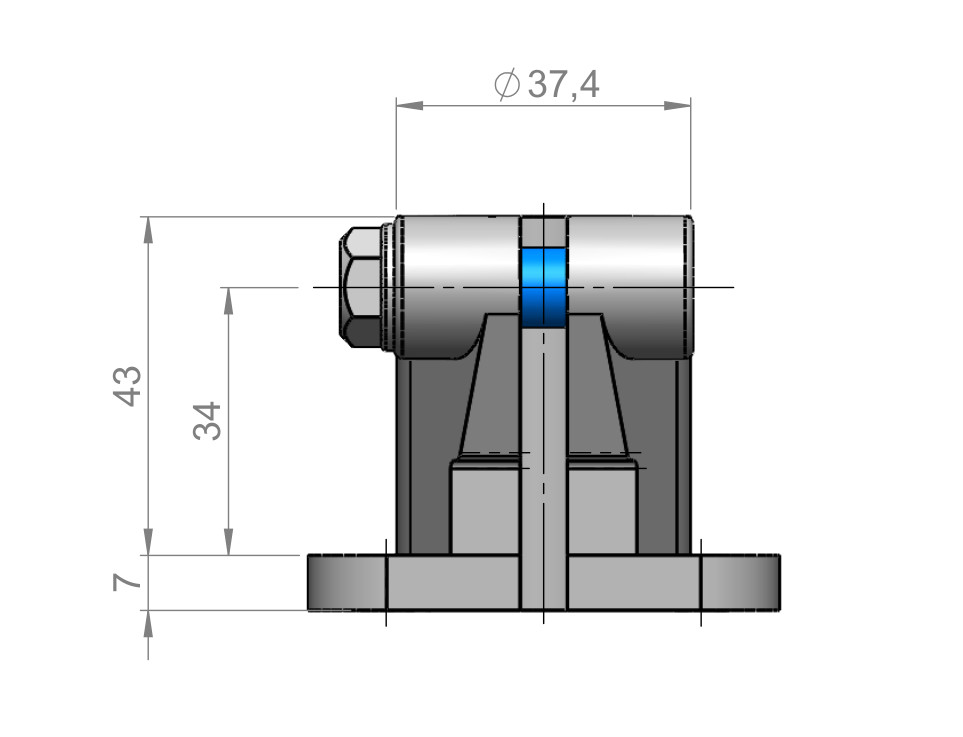

    Hygiene standard V2A

    80.006.006

    		 Image Image Image PDF step e_drawing

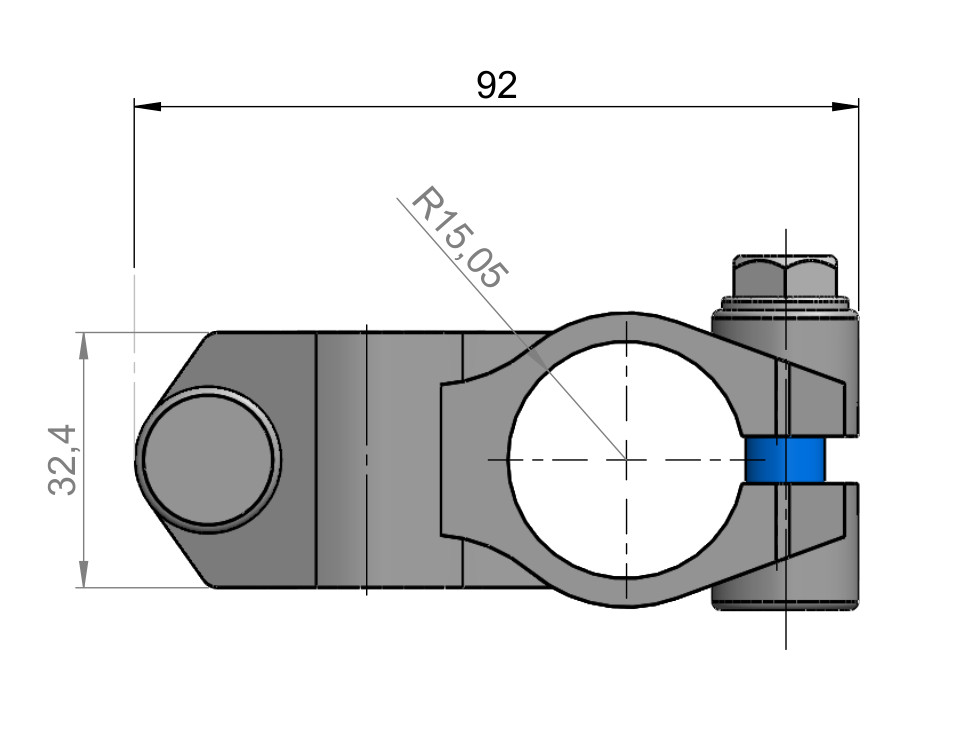

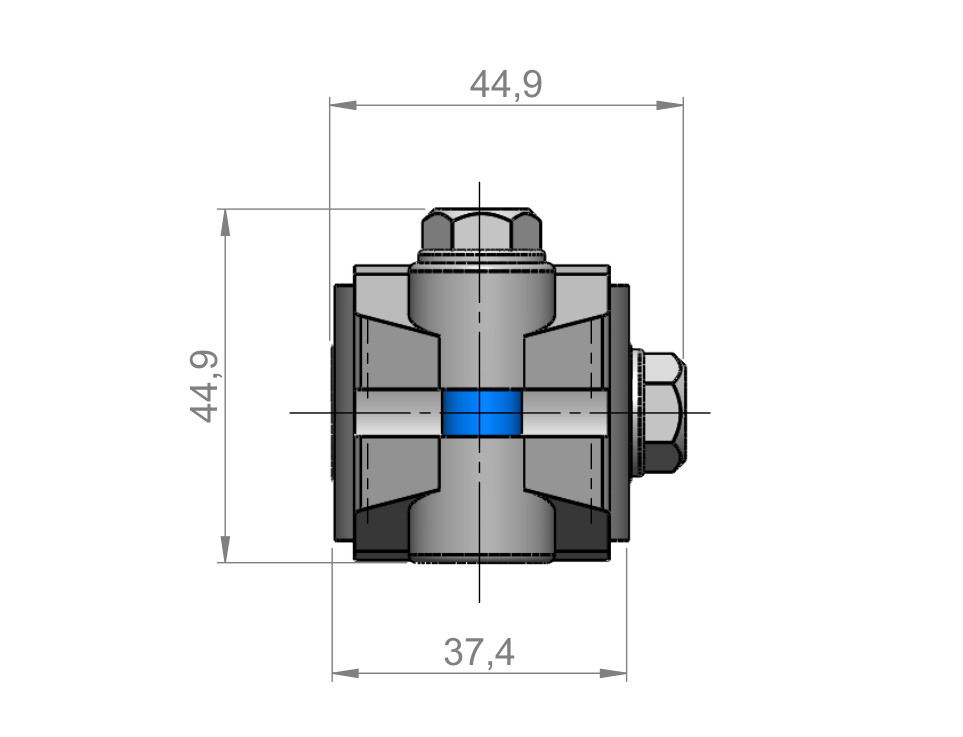

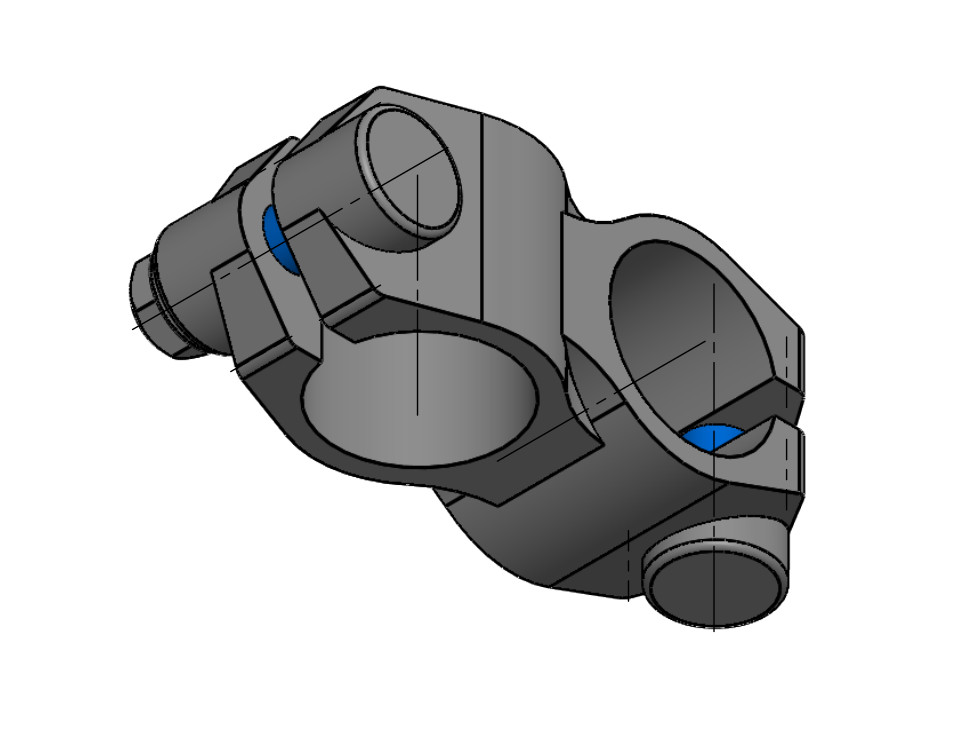

     90°Rohrverbinder

    Hygiene standard V2A

    80.006.002

    		 Image Image Image PDF step e_drawing

    Schlauchendmuffe

    80.005.025 + 80.005.018 + 20.000.103

    		 Image Image Image PDF step e_drawing

    1. Software zur 3D-Darstellung mit Meßfunktion: Kostenloser Download eDrawings-Viewer

  • DOKUMENTE

    PDFHygienic Building Kit Brochüre
