MONTAGE & ZUBEHÖR

Adapterplatten

Verbinden von autoVimation-Komponenten mit dem Systemaufbau oder Kamerastativ

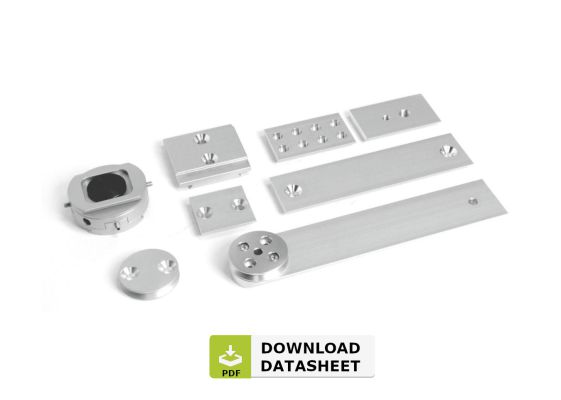

Die Adapterplatten bilden die Schnittstelle zwischen dem Befestigungspunkt wie etwa dem Maschinenrahmen (z.B. einem T-Nut-Profile von Drittanbietern) und den Schwalbenschwanzprofilen von autoVimation. Es sind auch Adapter erhältlich, welche die Schnittstelle zu einem Stativgewinde, Magicarm oder direkt zur Kamera bilden. Bei Bedarf können auch individuelle Abmessungen oder Lochbilder realisiert werden.
So sind die Gehäuse und Profile von autoVimation überall eingesetzbar und der gesamte Maschinenrahmen muss nicht zwingend komplett aus Schwalbenschwanzprofilen aufgebaut werden. Mit Hilfe von weiteren Profilen, Klemmen und Winkeln lassen sich so komplexe und extrem robuste Haltestrukturen realisieren.

  • DETAILS

    • Adaption auf T-Nutprofile, Stative, Kameras oder sonstige Strukturen
    • Individuelle Abmessungen und Lochbilder möglich
    • Kosten- und Zeitersparnis durch Fertigbauteile

  • DATENBLATT

    PDFDatenblatt hier herunterladen

  • ZEICHNUNGEN & CAD-DATEN

    Artikelnummer Layout Step eDrawings

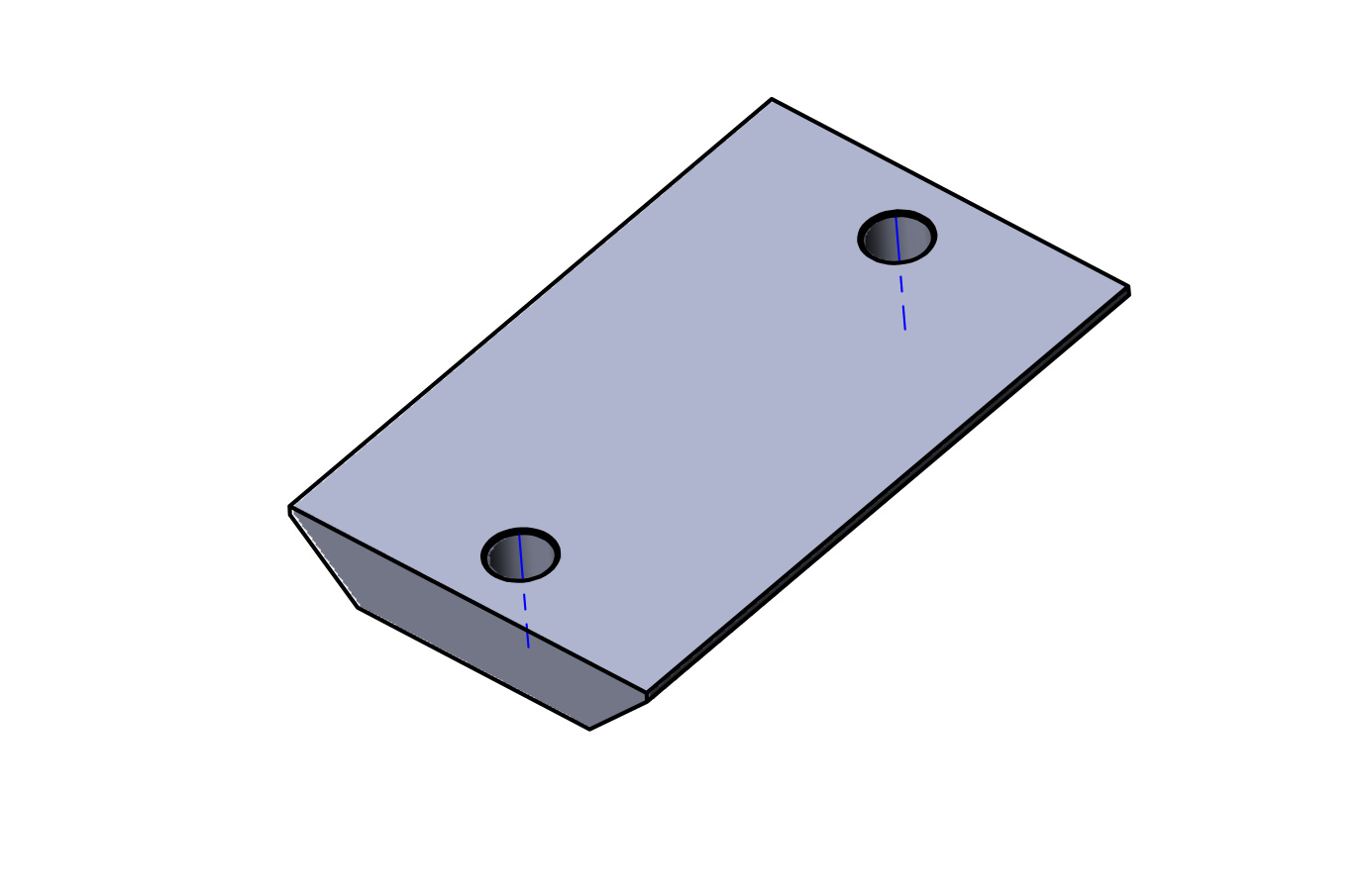

    64mm POM Adapterplatte

    mit M4 Ensat-Gewinde

    6.041.140

    		 Image Image Image PDF step e_drawing

    64mm Adapterplatte

    für M6 Senkschrauben

    6.041.141/6.041.143

    		 Image Image Image PDF step e_drawing

    40mm Adapterplatte

    für M6 Senkschrauben

    6.041.142

    		 Image Image Image PDF step e_drawing

    150mm Adapterplatte

    für M6 Senkschrauben

    6.041.144

    		 Image Image Image PDF step e_drawing

    Adapterplatte Drehscheibe

    für M6 Senkschrauben

    6.042.388

    		 Image Image Image PDF step e_drawing

    Drehscheibe für

    für 4x M4 Zylinderkopfschrauben

    6.042.386

    		 Image Image Image PDF step e_drawing

    Dreharm 200mm

    30.010.175

    		 Image Image Image PDF step e_drawing

    Adapterplatte 90°

    6.046.199

    		 Image Image Image PDF step e_drawing

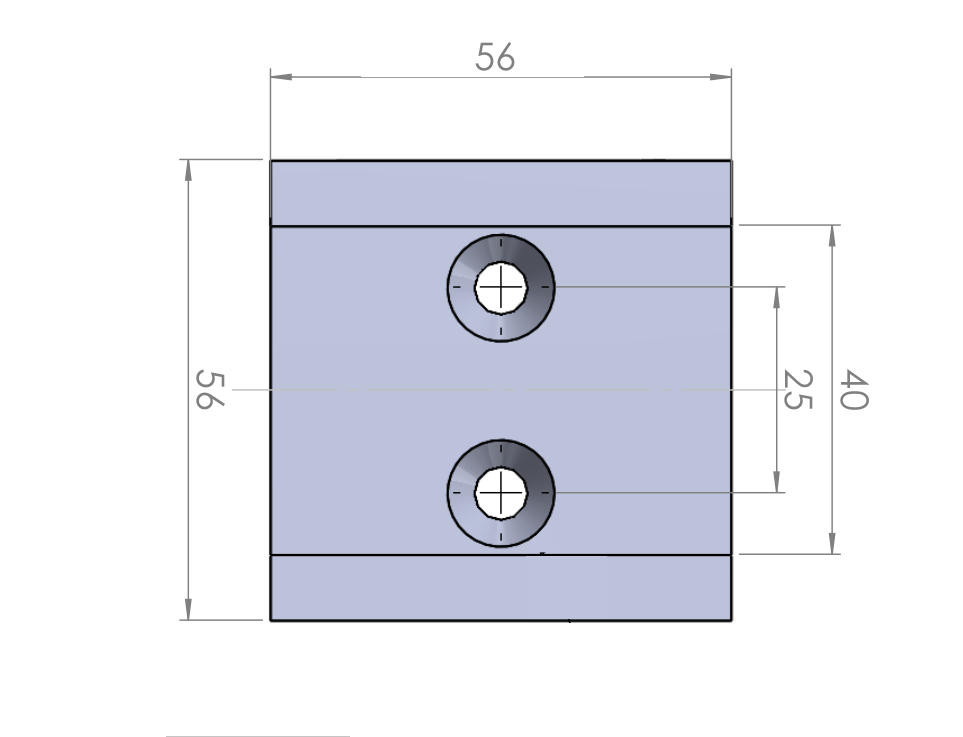

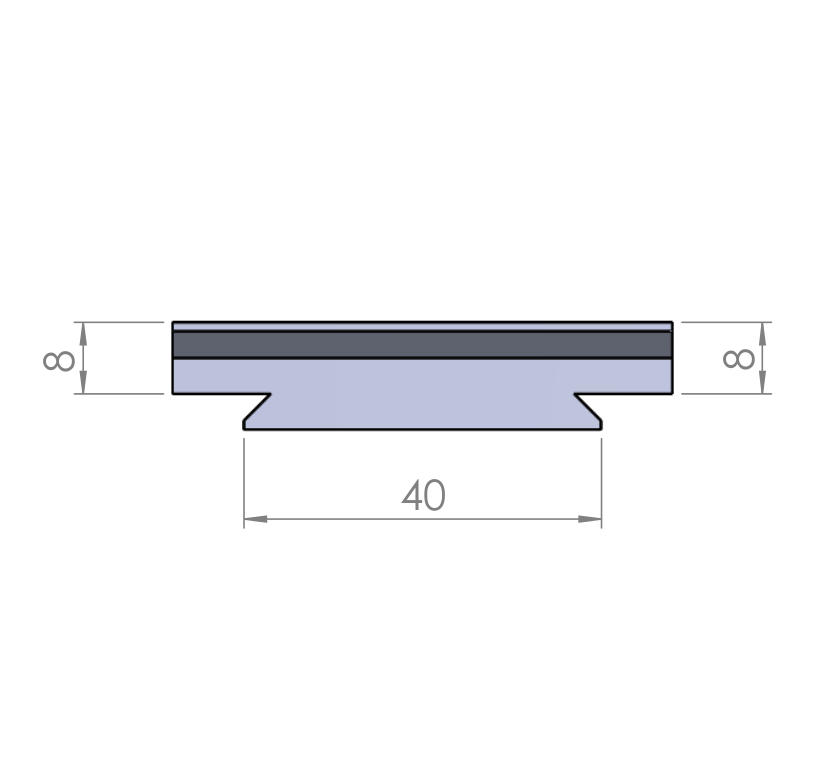

    Adapterplatte 90°

    für M6 Senkschrauben

    6.046.200

    		 Image Image Image PDF step e_drawing

    32mm Adapterplatte für

    4x M4 Zylinderkopfschrauben

    6.041.132

    		  Image Image Image PDF  step e_drawing

    64mm Adapterplatte für

    8x M4 Zylinderkopfschrauben

    6.041.133

    		  Image Image Image  PDF  step  e_drawing

    64mm Adapterplatte für

    4x M4 Zylinderkopfschrauben

    6.041.135

    		 Image Image Image  PDF step e_drawing

    Adapterplatte für

    Manfrotto SuperClamp

    6.041.136

    		  Image  Image Image PDF step e_drawing

    Drehscheibe für

    Manfrotto SuperClamp

    6.042.837

         		  Image  Image Image  PDF step  e_drawing

    Stativadapterplatte für

    1/4" und 3/8" Schrauben

    6.041.935

    		  Image Image  Image PDF step e_drawing

    Übergangsprofil

    30mm auf 40mm Schwalbenschwanz

    6.240.001

    		 Image Image Image PDF step e_drawing

    30mm Stativadapterplatte

    für 1/4" und 3/8" Schrauben

    6.031.935

    		 Image Image Image PDF step e_drawing

    Drehscheibe für 30mm Drehklemme

    für M6 Senkschrauben

    6.032.388

    		 Image Image Image PDF step e_drawing

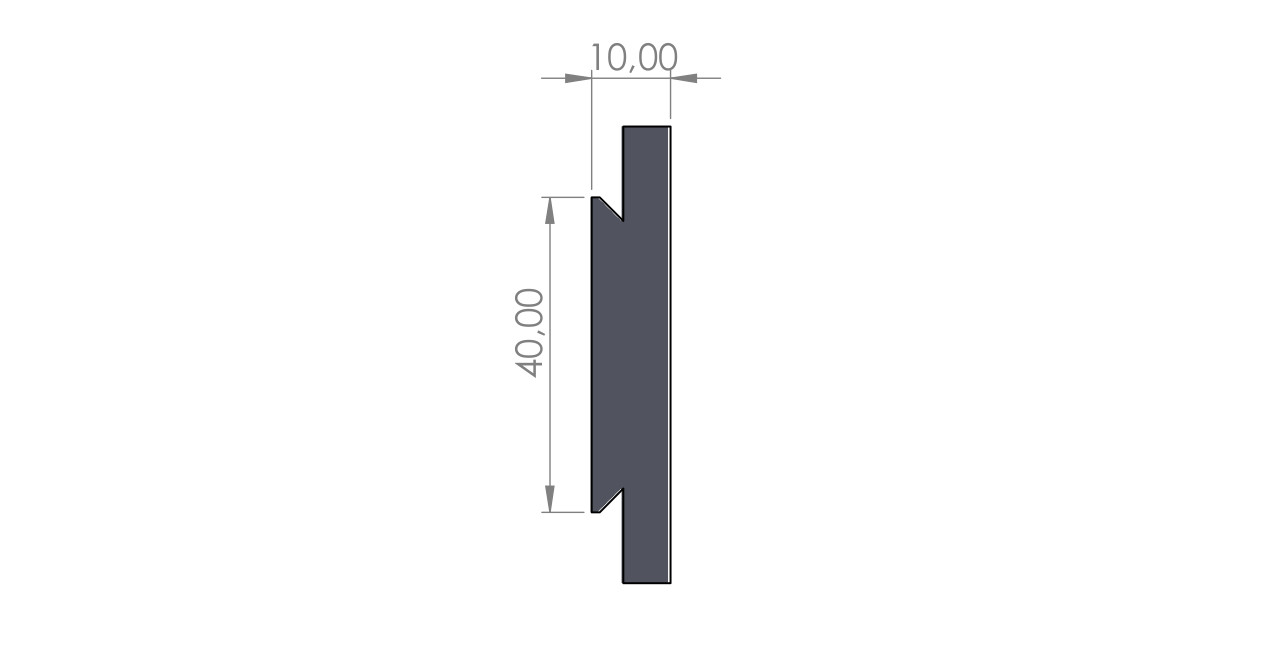

    Stirnadapter 30mm

    Schwalbenschwanz

    6.036.200

    		  Image Image  Image PDF step e_drawing

    90° Montageplatte 30mm

    Schwalbenschwanz

    6.036.199

    		 Image Image Image PDF step e_drawing
