MONTAGE & ZUBEHÖR

Klimatisierung von Schutzgehäusen

Einsatz von Kamera und Laser auch bei extremen Temperaturbedingungen von -50°C bis 200°C
Müssen Kameras und Laser bei Umgebungstemperaturen von über 45°C eingesetzt werden, ist in der Regel eine aktive Kühlung erforderlich. Das Wasserkühlsystem von autoVimation ist für industrielle Anwendungen, z.B. in Klimakammern konzipiert und besteht aus kompakten Kühlmodulen zur Befestigung auf Kamera- und Lasergehäusen. Diese sind über einen geschlossenen Wasserkreislauf mit einer Rückkühleinheit (Wärmetauscher) verbunden. Für der Betrieb ist ein Ort mit Zimmertemperatur in max. 20m Abstand vom Gehäuse erforderlich. So können Sensoren in einer Umgebung von -50°C bis zu 200°C betrieben werden. Die permanente Überwachung der Kameratemperatur erlaubt im Fehlerfall eine Abschaltung des Systems.
Für den Außeneinsatz in kalten Umgebungen bietet autoVimation eine geregelte Heizplatte an. Durch die genaue Regelung bei frei einstellbarer Solltemperatur wird selbst bei starken Schwankungen immer die benötigte Heizleistung zur Verfügung gestellt. Dank der großflächigen Heizung werden durch Wärmeleitung die Temperaturunterschiede im Gehäuse minimiert und somit Taupunkte und damit Kondensation vermieden. In Kombination mit einem Sonnendach ist so jede Kamera für den Ganzjahreseinsatz gerüstet.
  • DETAILS

      Wasserkühlung
    • Perfekt für den Einsatz in Klimakammern
    • Kühlen oder Heizen mittels Wärmetauscher
    • Geschlossener Wasserkreislauf mit kompakten Kühlmodulen
    • Klimatisierung der Kamera mittels Wärmeleitung durch die Gehäusewand
    • Permanente Temperaturüberwachung mit Notabschaltung möglich

    • Heizplatte/Sonnendach
    • Ideal für den Außeneinsatz
    • Zieltemperatur der Heizplatte einstellbar, keine Überhitzung möglich
    • Klimatisierung der Kamera mittels Wärmeleitung durch die Gehäusewand
  • DATENBLATT

  • ZEICHNUNGEN & CAD-DATEN

    Artikelnummer Layout Step eDrawings

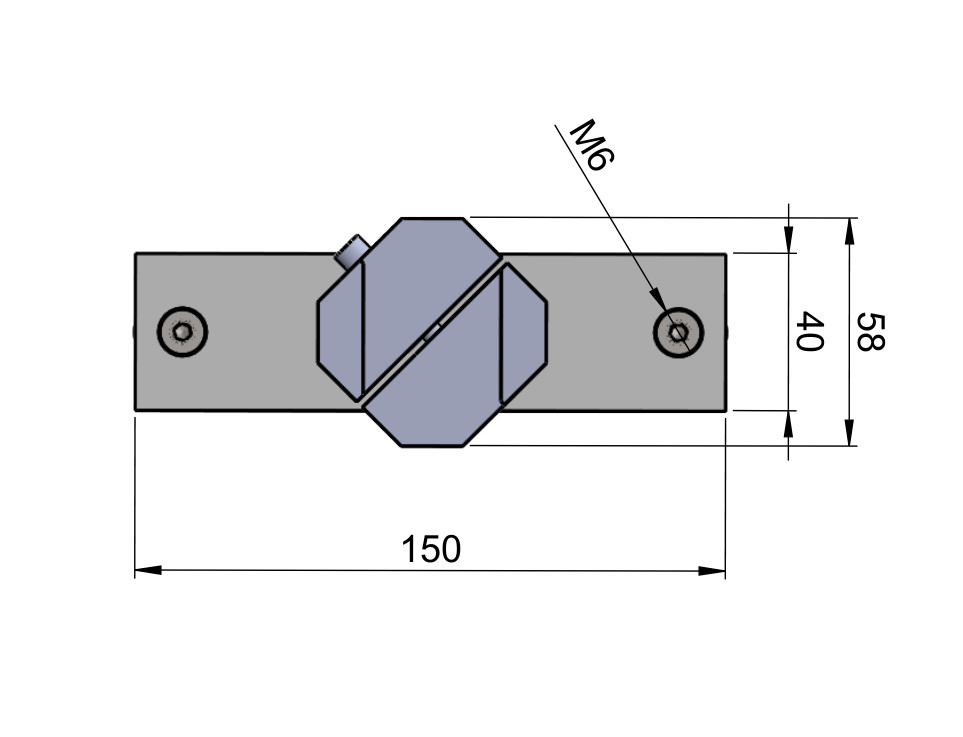

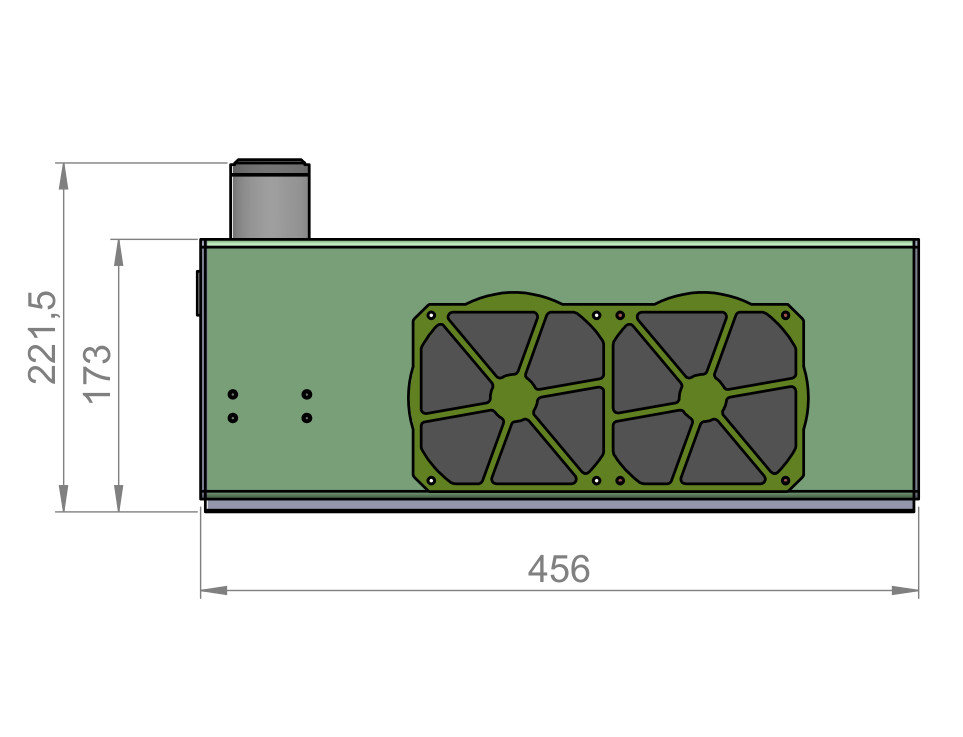

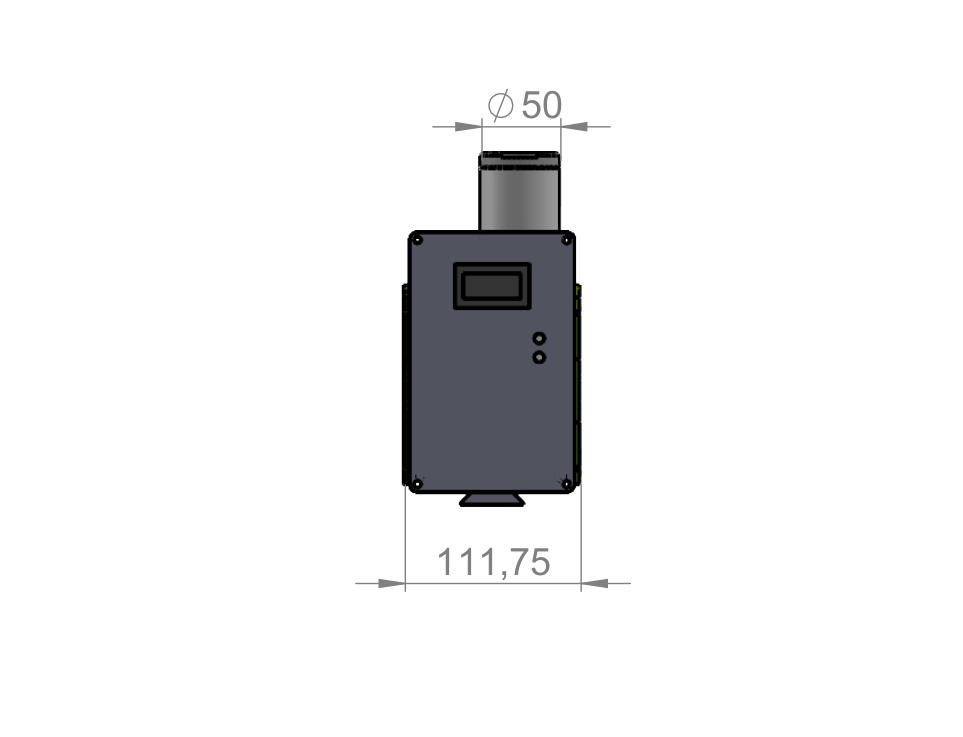

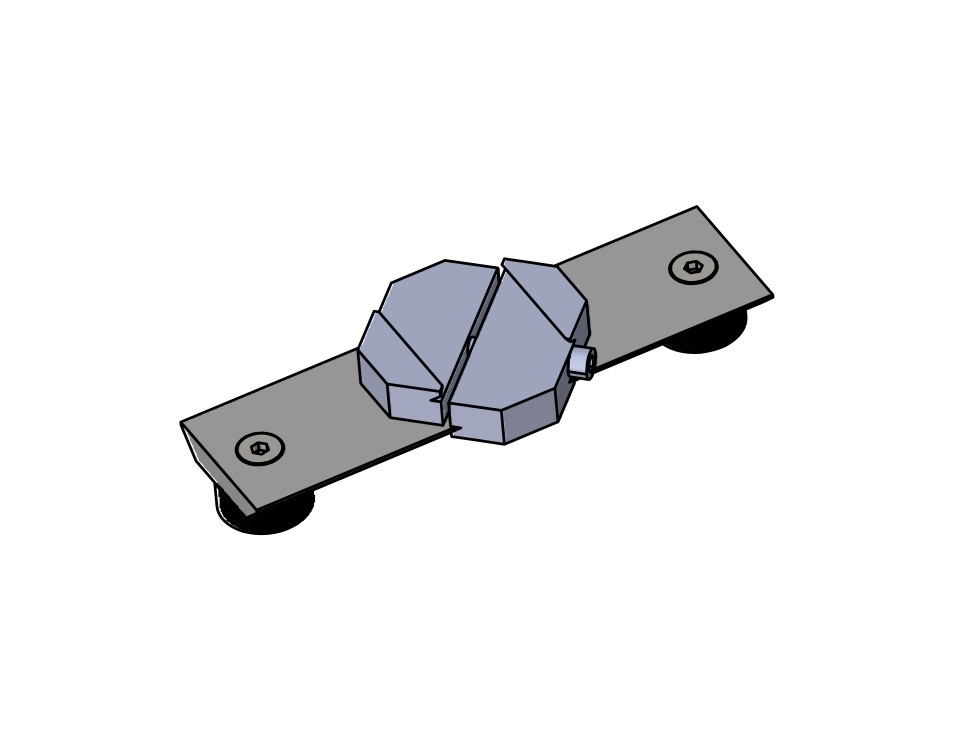

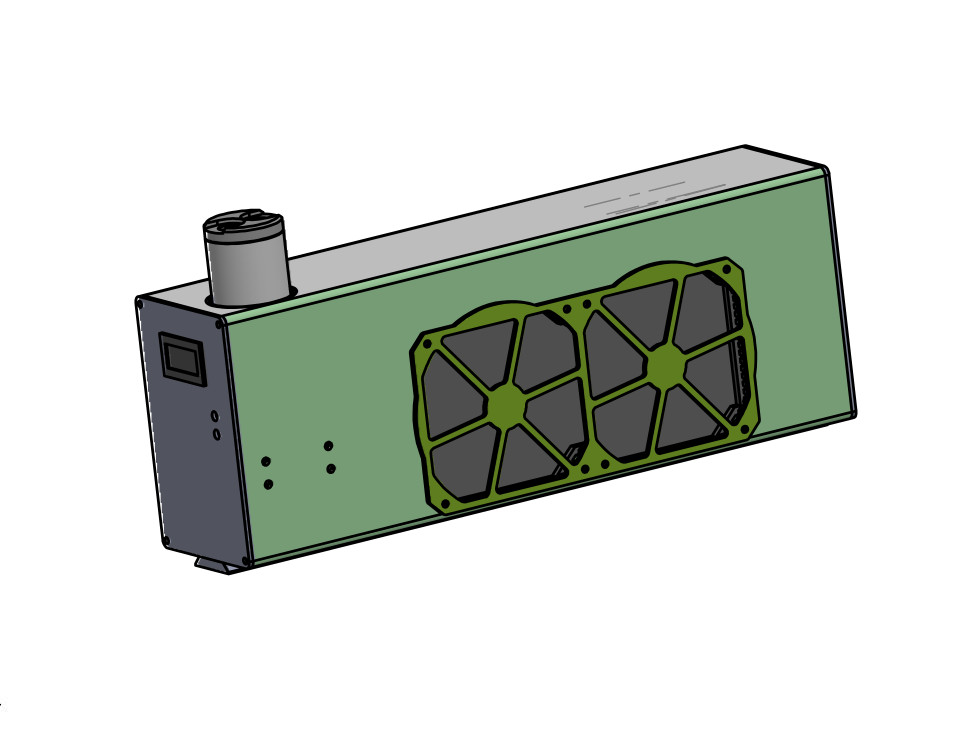

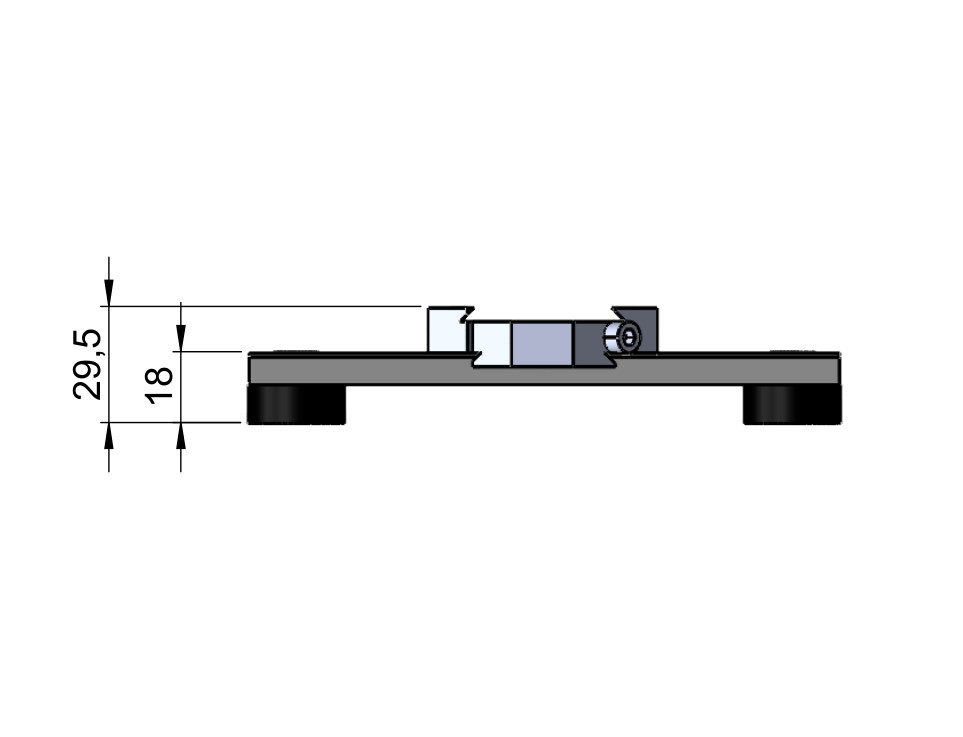

    Industrielle Wasserkühleinheit

    60.101.520

    Image Image  Image PDF step e_drawing

    Wasserkühlmodul
    für Salamander, Gecko und Orca
    (ab Größe M)

    60.100.010

    Image Image  Image PDF step e_drawing

    Wasserkühlmodul
    für Mammut

    60.100.020

    Image Image Image PDF step e_drawing

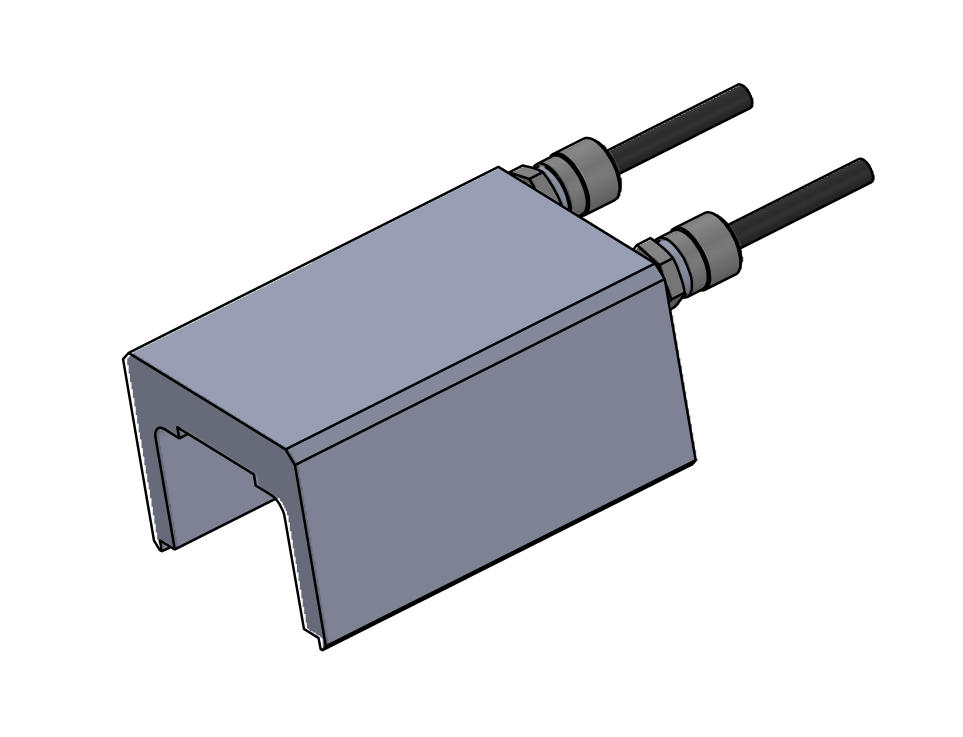

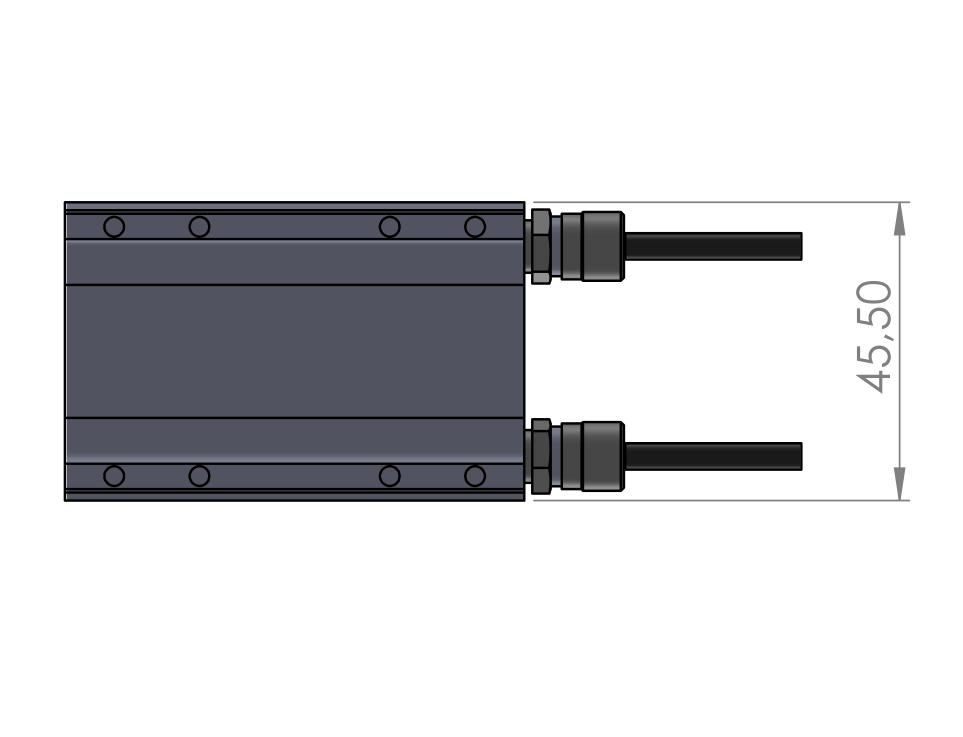

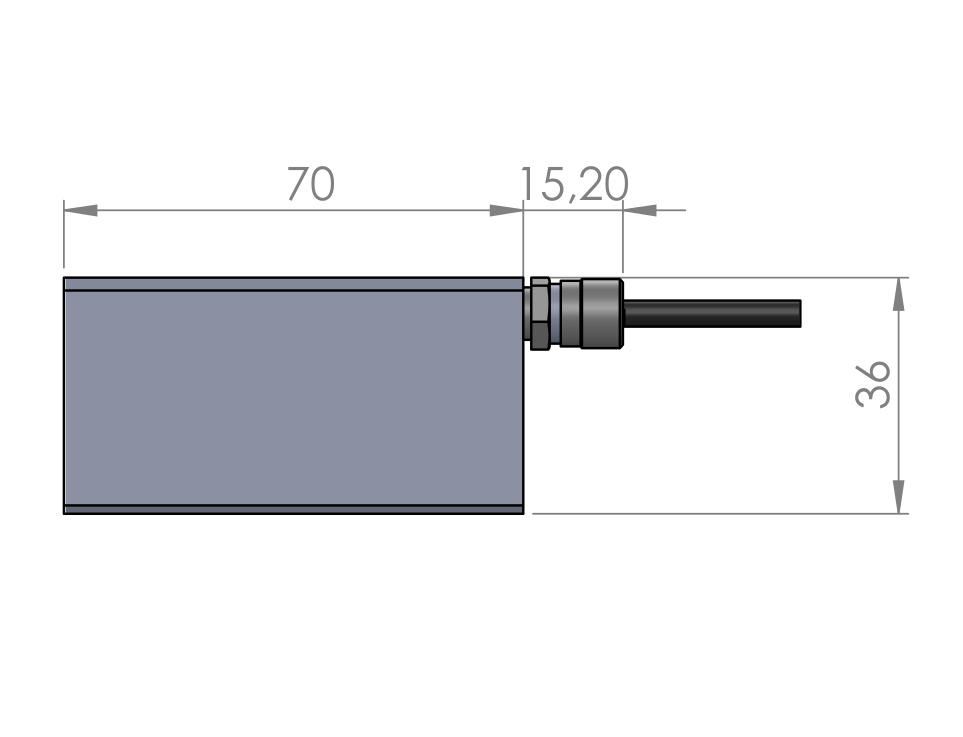

    Wasserkühlmodul
    für Lasergehäuse

    60.100.030

    Image  Image  Image PDF step e_drawing

    Geregelte Heizplatte
    für Salamander, Gecko und Orca
    (ab Größe S)

    70.100.018

    Image Image Image PDF   e_drawing

    Salamander

    Sonnendach S

    20.010.001

    Image Image Image PDF step e_drawing

    Salamander

    Sonnendach M

    20.010.002
    Image Image Image PDF step e_drawing

    Salamander

    Sonnendach L

    20.010.003
    Image Image Image PDF step e_drawing

    Orca

    Sonnendach S

    20.011.001

    Image Image Image PDF step e_drawing

    Orca

    Sonnendach M

    20.011.002

    Image Image Image PDF step e_drawing

    Orca

    Sonnendach L

    20.011.003

    Image Image Image PDF step e_drawing
