SCHUTZGEHÄUSE FÜR KAMERAS

ELEFANT

Universelles Schutzgehäuse für größere Kameras
bis 100 x 100mm Querschnitt

Kurz-Info

Robuste Bauweise

Vibrations-sicher

90° Bilddrehung

Einstellbarer Arbeitsabstand

Schutzgrad IP66

Schutzgrad IP67

Exzellente Wärmeableitung

  • Montage mit exzellenter Wärmeableitung
  • Für größere Linescan- und Highspeed-Kameras bis zu 100x100mm Querschnitt
  • Für Objektive bis 120mm Durchmesser oder
    Zoomobjektive mit seitlichem Kabelausgang
  • 4" BK7 Fenster mit 88mm Durchsicht
  • 3" Flansch für Meganova Ringlicht geeignet
  • 3" BK7/Acrylfenster für Kameras bis 2500nm
  • 3" Germaniumfenster für LWIR-Kameras 7-14µm
  • 3" IR Spiegel als Wärmeschutzglas
  • 3" Kuppelfenster für Fischaugenobjektive
  • Spezialdeckel mit integrierter Wasserkühlung
  • Verlängerungen für leichten Objektivzugriff
  • Optionale Abblasvorichtungen und
    pneumatische Schutzklappe
  • Heizungs- und Wasserkühloption
  • Wunschfarbe möglich
  • Vielfältiges Zubehör erhältlich
  • ZEICHNUNGEN & CAD-DATEN

    -->
    Gehäuse mit 4" Fenster Rückwand A + C + D Zeichnung
    Step1 eDrawings2
    Elefant S Image  PDF step e_drawing
    Elefant M Image  PDF step e_drawing
    Elefant L Image  PDF step e_drawing

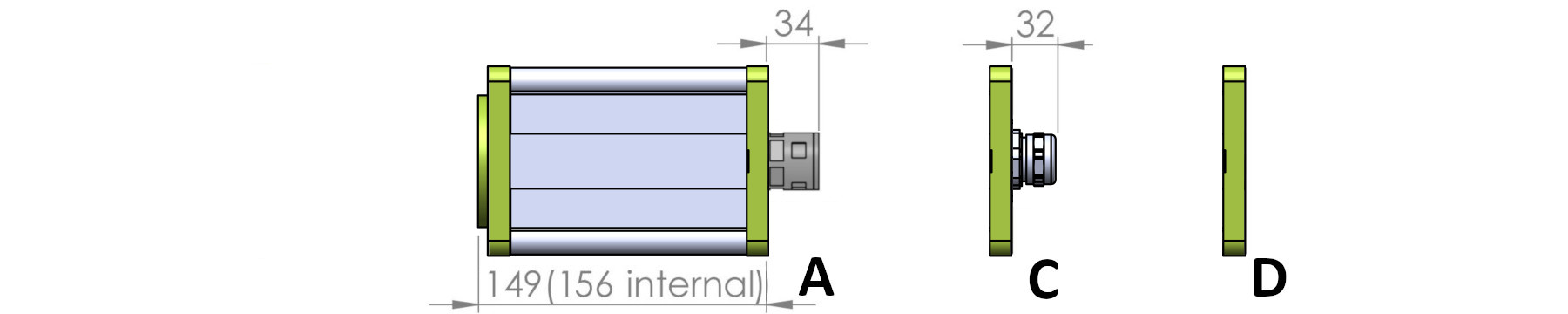

    Gehäuse mit 3" Flansch Rückwand A + C + D Zeichnung
    Step1 eDrawings2
    Elefant S Flansch Image  PDF step e_drawing
    Elefant M Flansch Image  PDF step e_drawing
    Elefant L Flansch Image  PDF step e_drawing
    Gehäuse mit 3" Fenster + Kühlung Rückwand A + C + D Zeichnung
    Step1 eDrawings2
    Elefant S Wasserkühlung Image  PDF step e_drawing
    Elefant M Wasserkühlung Image  PDF step e_drawing
    Elefant L Wasserkühlung Image  PDF step e_drawing
    Gehäuse mit 3" Flansch + Kühlung Rückwand A + C + D Zeichnung
    Step1 eDrawings2
    Elefant S Flansch Wasserkühlung Image  PDF step e_drawing
    Elefant M Flansch Wasserkühlung Image  PDF step e_drawing
    Elefant L Flansch Wasserkühlung Image  PDF step e_drawing
    Zubehör für Flanschversion Abbildung Bestellnummer
    Step eDrawings2
    M72 Frontdeckel
    Aufpreis (basierend auf 3" Frontdeckel)
    Image 20.040.018 step e_drawing

    Dome Frontdeckel
    Aufpreis (basierend auf 3" Frontdeckel)
    Image 20.040.015 step e_drawing

    1. Die step/eDrawings Dateien enthalten alle Rückwandoptionen (A, C, D). Nicht benötigte Versionen können ausgeblendet werden.
    2. Software zur 3D-Darstellung mit Meßfunktion: Kostenloser Download eDrawings-Viewer
  • DOKUMENTE

  • ZUBEHÖR

    Produkt Ansicht Zeichnung Step eDrawings1

    30mm Verlängerung

    15.030.030

    Image Image Image PDF step e_drawing

    60mm Verlängerung

    15.030.085

    Image Image Image PDF step e_drawing

    Dragon High Power Luftdüse

    50.100.030

    Image Image Image PDF step e_drawing

    3" Windvorhang

    50.100.011

    Image Image Image PDF step e_drawing

    Tubus für 3" Windvorhang

    50.100.018

    Image Image Image PDF step e_drawing

    Geregelte Heizplatte
    (ab Größe S)

    70.100.011

    Image Image Image PDF step e_drawing

    Pneumatische Schutzklappe
    für Elefant

    50.200.030

    Image  Image Image PDF step e_drawing



    Mounting Kit 1

    5.010.000

    Image Image Image PDF step e_drawing

    Mounting Kit 2

    5.020.000

    Image Image Image PDF step e_drawing

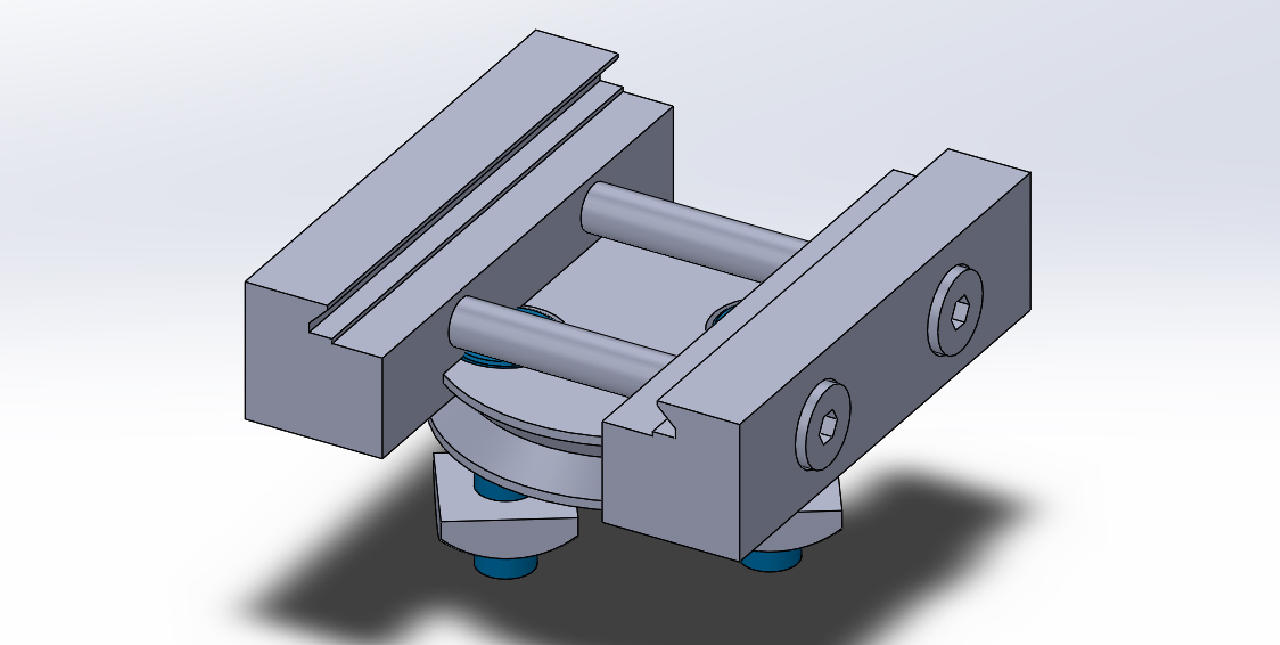

    Mounting Kit 6

    5.060.000

    Image Image Image PDF step e_drawing

    Mounting Kit 7

    5.070.000

    Image Image Image PDF step e_drawing

    Mounting Kit 9

    5.090.000

    Image Image Image PDF step e_drawing

    Mounting Kit 10

    5.100.000

    Image Image Image PDF step e_drawing

    Mounting Kit 15

    5.150.000

    Image Image Image PDF step e_drawing

    Mounting Kit 16m

    5.160.000m

    Image Image Image PDF step e_drawing

    Mounting Kit 17m

    5.170.000m

    Image PDF step e_drawing

    1. Software zur 3D-Darstellung mit Meßfunktion: Kostenloser Download eDrawings-Viewer
  • FÜR KAMERAS

    Das Elefant ist auch für alle kleineren Kameras geeignet, die hier nicht aufgeführt sind.
    • Adimec Diamond, Sapphire, Quartz
    • Aida UHD6G-X12L
    • Aja Rovocam
    • AOS J-PRI, L-PRI, M-PRI
    • AVMATRIX Eagle T10
    • AVT Goldeye XSWIR
    • Basler Boost, Racer 2
    • Birddog MAKI Ultra
    • Blue Vision BVC 3xxx/6xxx
    • Bresser MikroCam PRO
    • BZB Gear Maestro, Packshot C10X
    • Canon ML-100, ML-105
    • Chromasens allPIXA, chromaPIXA
    • Contrastech Galaxy, Mars (8K, 16K)
    • Crevis HX, LV
    • CIS VCC-127CXP, VCC-250CXP
    • Dalsa Linea 4K/8K/16K, Piranha 4/XL
    • Fluke ThermoView TV40
    • Freefly Ember
    • Hamamatsu Orca Fire/Flash, TDI
    • HAIP BlackIndustry NIR/VNIR V2
    • Hanwha Wisenet XNZ-6320
    • HIK MV-CL084-91GM
    • HinaLea 4250, 4400 SWIR
    • Illunis CMV
    • IntelgicTM 8K/16K Zeilenkameras
    • IOI Flare CL12MP/CX
    • iRayple Line Scan Cameras 8K
    • ISVI IC-X25B-CL
    • IX Cameras i-SPEED 211
    • Jai Sweep 3-Sensor/4-Sensor, Wave
    • Jenoptik Blackbird Precision, IR-TCM
    • JOUAV AQ600
    • Lumenera Lg11059
    • Mediaedge QDCAM®
    • Mikrotron Eosens
    • Novitec i-Nova3 Zoom
    • OPT F-Mount Kameras
    • OptiTrack Primex 13
    • Optronis CamPerform CP
    • Optronis CamRecord Runner/Sprinter
    • Panasonic Lumix BS1H, BGH1
    • pco. digimax CS, flim
    • Phantom S200, S210
    • Phasics SID4 eSWIR, DWIR, SID4 sC8
    • Photonfocus MV-8
    • Princeton 1280MVCam, 1280BPCam
    • Procemex Flex
    • Sierra-Olympia VAYU HD-I
    • SIMTRUM STSWIR
    • SmartMore SMI-C10GiL-8K-01M
    • TechnoTeam LMK6-5 color
    • SVS Vistek SHR
    • Vieworks VT
    • Z CAM E2
    • u.v.m.
