MONTAGE & ZUBEHÖR

Profile

Schwalbenschwanzprofile für flexiblen Systemaufbau
Verschiedene Profile mit 20-40mm Schwalbenschwanz und ein Kabelkanal können in bis zu zwei Metern Länge und auch mit individueller Bearbeitung geliefert werden. Neben einem schlanken, leicht verstellbaren und robustem Aufbau ist die Führungsgenauigkeit der Profile vorteilhaft. Das Kameragehäuse kann entlang einer Geraden verschoben werden, was bei der Montage an einem T-Nut Profil nicht so leicht möglich ist.
Die Profile lassen sich mittels Montageklemmen und Winkeln zu beliebigen Strukturen kombinieren und sind verschiebefest bis zu einer Querkraft von bis zu 2000N verbunden. So sind justierte Kamerasysteme nicht so leicht wieder verstellbar und eine dauerhafte, vibrationsfeste Befestigung ist gewährleistet.

  • DETAILS

    • 8 x 40 mm einseitiges Schwalbenschwanz-Profil
    • 16 x 40 mm zweiseitiges Schwalbenschwanz-Profi
    • 12 x 56 mm einseitiges Schwalben-Schwanz-Profil
    • 66 x 66 mm stabiles Schwalben-Schwanz-Profil
    • 66 x 66 mm leichtes Schwalben-Schwanz-Profil (innen eckig)
    • 96 x 96 mm stabiles Schwalben-Schwanz-Profil
    • Einrastender Kabelkanal
    • verschiedene Profile mit 20mm oder 30mm Schwalbenschwanz

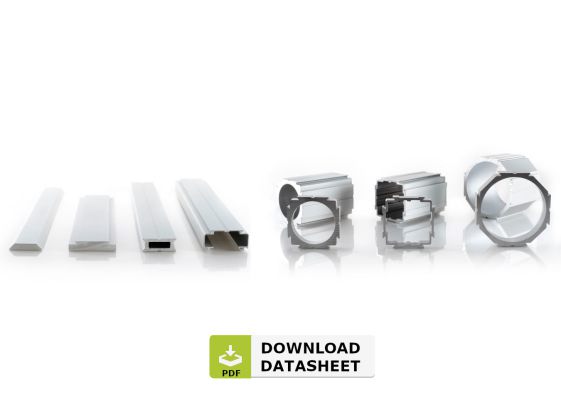

  • DATENBLATT

    PDFDatenblatt hier herunterladen

  • ZEICHNUNGEN & CAD-DATEN

    Artikelnummer (X.XXX = Länge in mm) Layout Step eDrawings

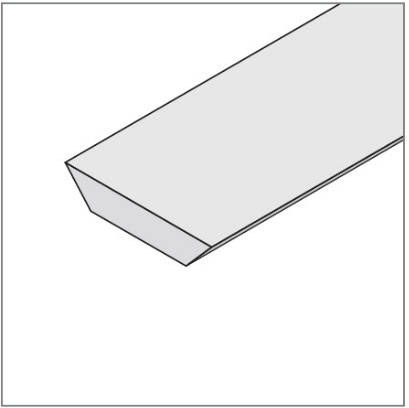

    8 x 40mm einseitiges

    Schwalben-Schwanz-Profil

    1.01X.XXX

    Maximallänge 2000mm

    		 Image Image Image PDF step e_drawing

    16 x 40mm zweiseitiges

    Schwalben-Schwanz-Profil

    1.02X.XXX

    Maximallänge 2000mm

    		 Image Image Image PDF step e_drawing

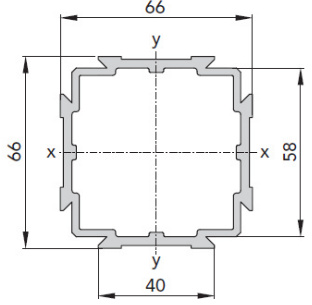

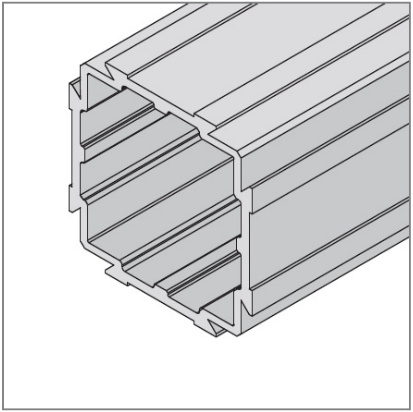

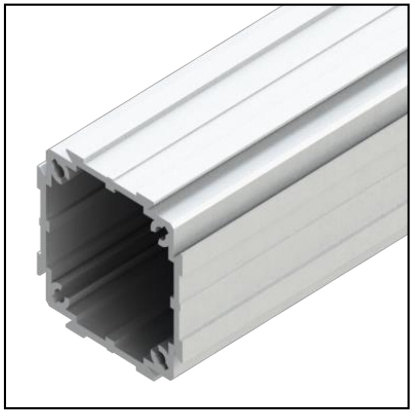

    66 x 66mm leichtes

    Schwalben-Schwanz-Profil

    1.03X.XXX

    Maximallänge 2000mm

    		 Image Image Image PDF step e_drawing

    66 x 66mm stabiles

    Schwalben-Schwanz-Profil

    1.04X.XXX

    Maximallänge 2000mm

    		 Image Image Image PDF step e_drawing

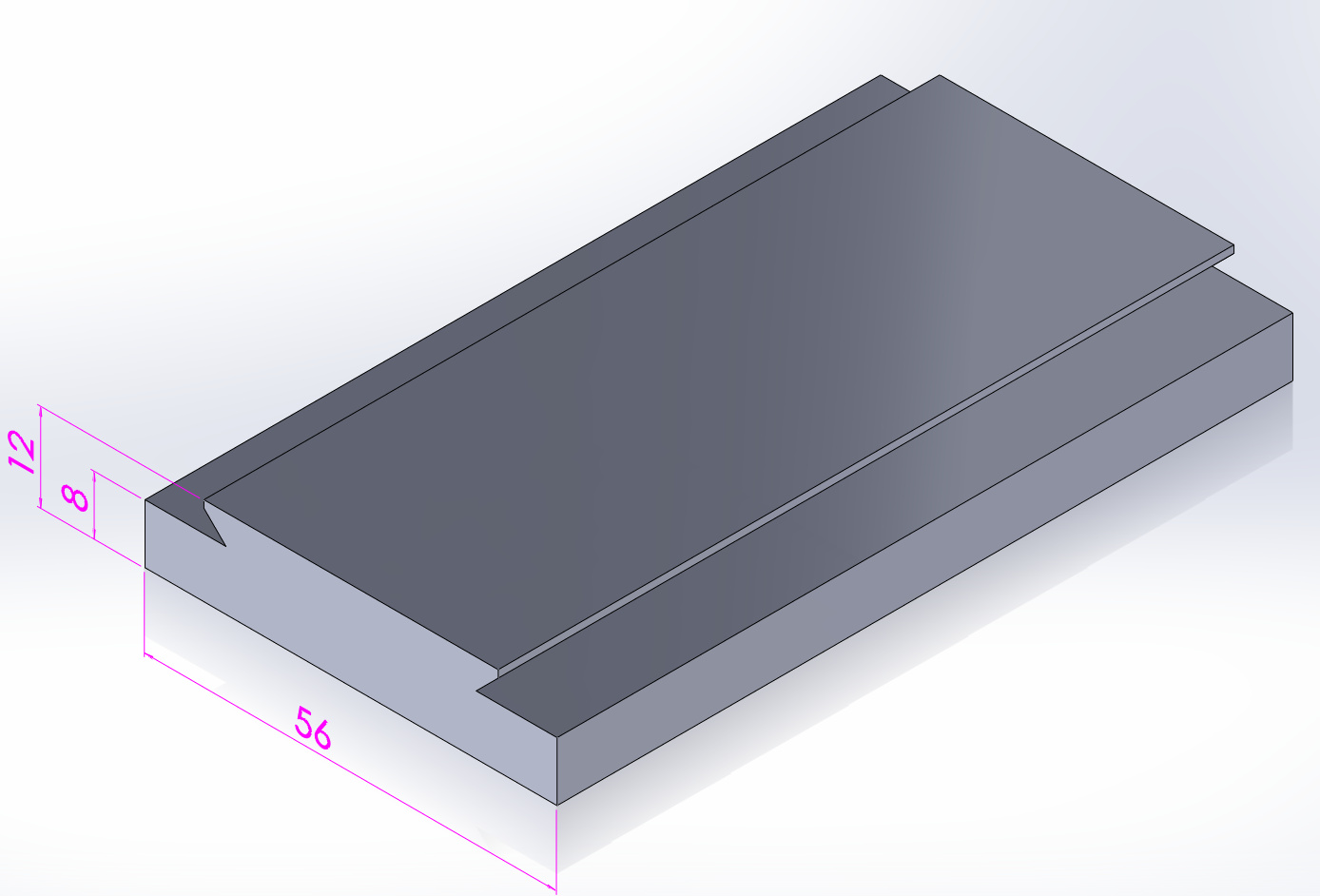

    56 x 12mm einseitiges

    Schwalben-Schwanz-Profil

    1.05X.XXX

    Maximallänge 2000mm

    		 Image Image Image PDF step e_drawing

    96 x 96mm stabiles

    Schwalben-Schwanz-Profil

    1.06X.XXX

    Maximallänge 2000mm

    		 Image Image Image PDF step e_drawing

    Einrastender

    Kabelkanal

    1.08X.XXX

    Maximallänge 2000mm

    		 Image Image Image PDF step e_drawing

     Profile mit 30mm Schwalbenschwanz

    Artikelnummer (X.XXX = Länge in mm) Layout Step eDrawings

    10 x 44mm einseitiges

    Schwalben-Schwanz-Profil

    1.10X.XXX

    Maximallänge 2000mm

    		 Image Image Image PDF step e_drawing

    6 x 30mm einseitiges

    Schwalben-Schwanz-Profil

    1.11X.XXX

    Maximallänge 2000mm

    		 Image Image Image PDF step e_drawing

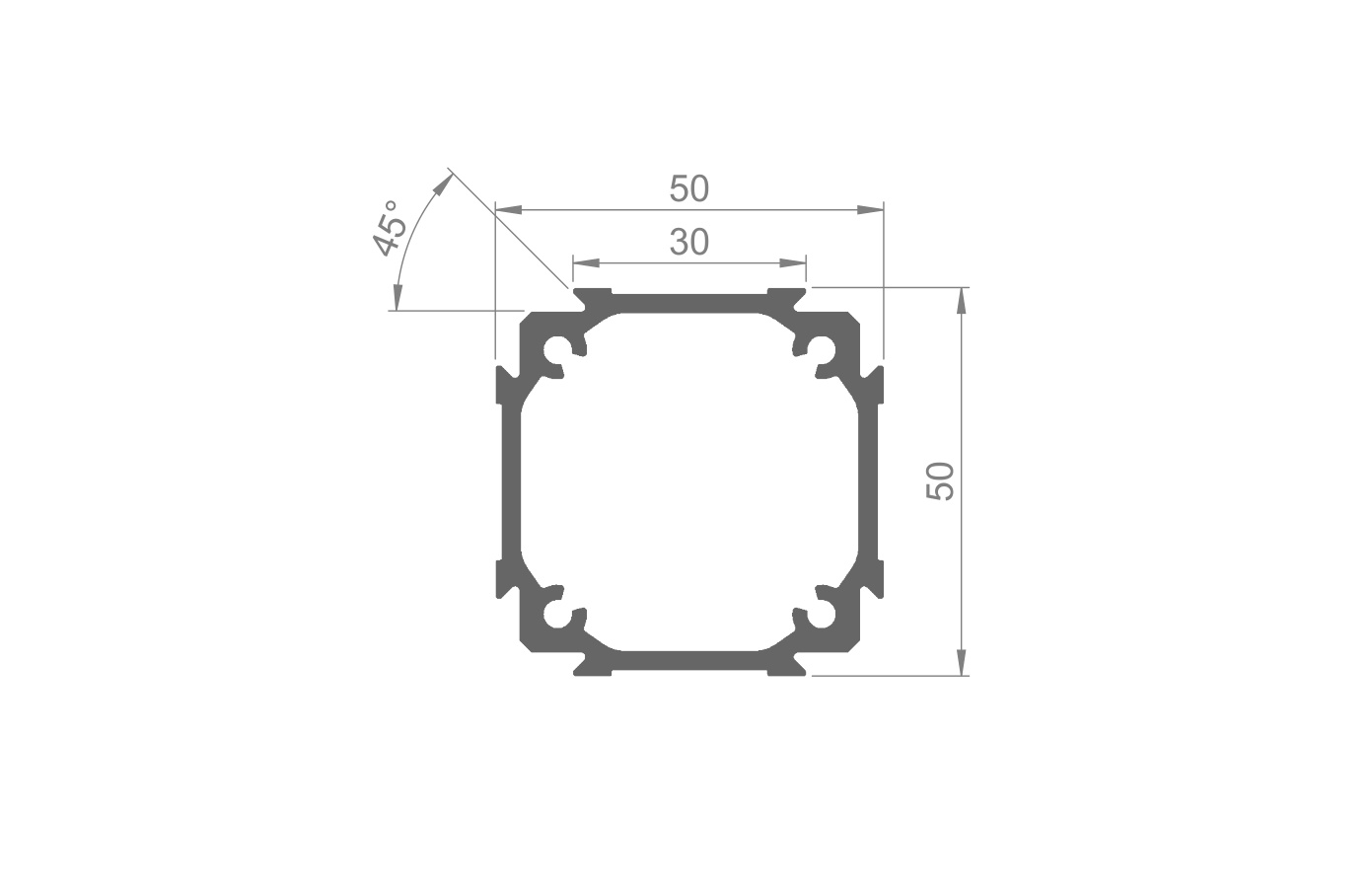

    50 x 50mm leichtes

    Schwalben-Schwanz-Profil

    1.09X.XXX

    Maximallänge 3000mm

    		  Image Image  Image PDF  step  e_drawing
