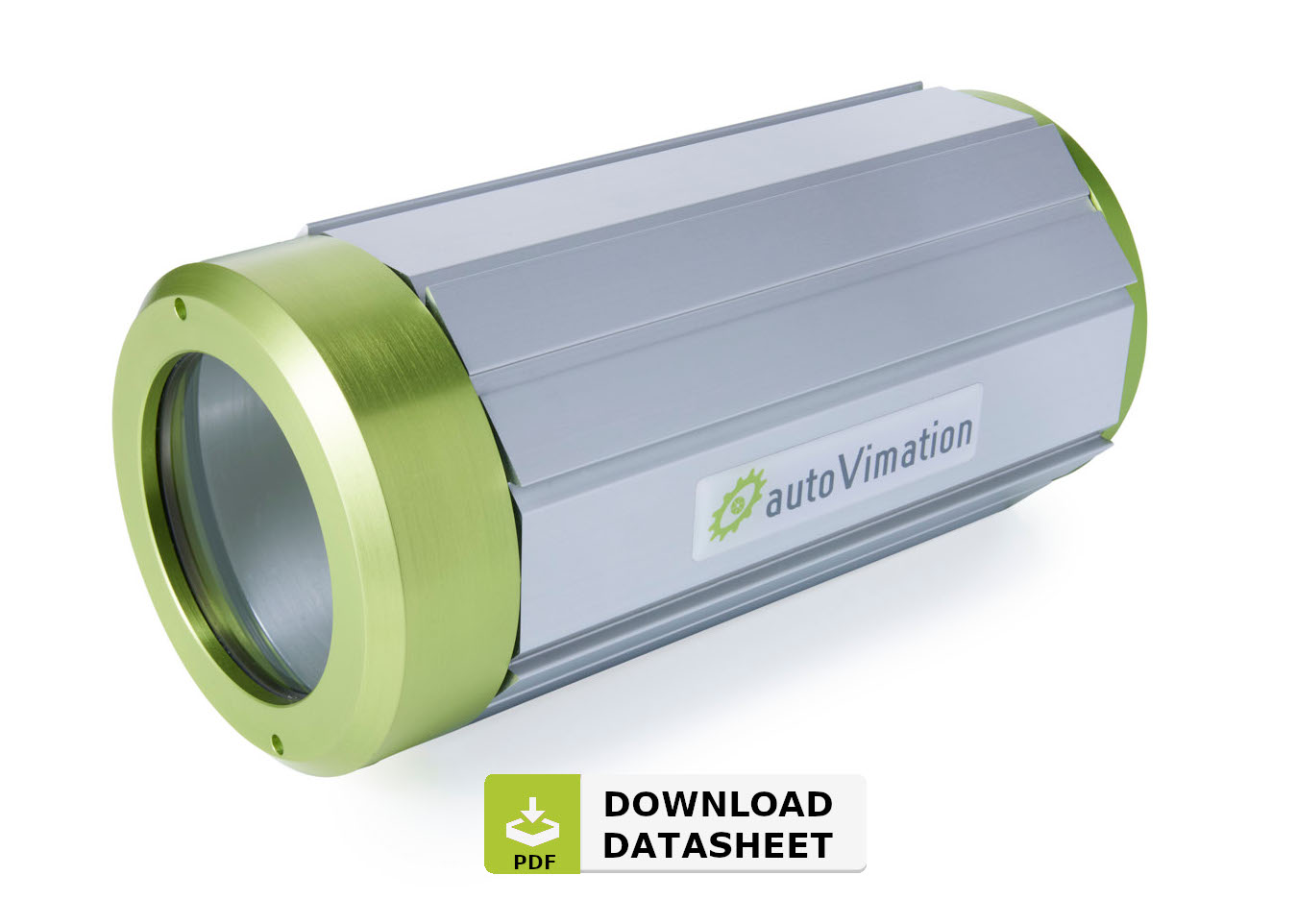

SCHUTZGEHÄUSE FÜR KAMERAS

MEGALODON

Universalschutzgehäuse für Kameras bis 62x62mm Querschnitt (abhängig vom Eckenradius auch größer)

Kurz-Info

Robuste Bauweise

Vibrations-sicher

90° Bilddrehung

Einstellbarer Arbeitsabstand

Schutzgrad IP66

Schutzgrad IP67

Exzellente Wärmeableitung

Das Gehäuse kann für alle Kameras bis zu 62x62mm Querschnitt und je nach Eckenradius auch für größere Modelle eingesetzt werden. Die bewährte Kameramontage gewährleistet auch in diesem Modell eine exzellente Wärmeanbindung. So eignet sich das Megalodon auch für größere Linescan-Kameras wie beispielsweise die Dalsa Linea.

In der "Reverse"-Version können alle Orca-Frontdeckel (inkl. Domefenster) sowie Gehäuseverlängerungen genutzt werden. Auch das Meganova Ringlicht findet im Megalodon Platz. Für die Flir A400/700 ist ein spezielles Doppelfenster mit Germanium- und Glasscheibe als Zubehör erhältlich. Dies ermöglicht die gleichzeitige Nutzung von Infrarot- und visueller Kamera.

  • DETAILS

    • Kameras mit 62x62mm Querschnitt (abhängig vom Eckenradius auch größer)
    • Für Objektive bis 87mm Durchmesser
    • Mit Meganova Ringlicht einsetzbar
    • Optionale Gehäuseverlängerungen für leichteren Objektivzugriff.
    • Kuppelfenster ermöglicht den Einsatz von Objektiven bis 180° Öffnungswinkel
    • Gehäuseheizung oder Wasserkühlung optional
    • Standard BK7-Fenster für Wärmebildkameras bis 2500nm
    • Germaniumfenster optional für LWIR Kameras 7-14µm
    • Doppelfenster Germanium/Glas optional für Flir A400/700

    Geeignet für Kameras, wie:

    • Basler Runner
    • Dalsa Linea (nicht alle Modelle)
    • Dalsa Piranha4
    • Flir A400/500/700/GF77a
    • HIK Vision MV-CL Serie
    • IOI 4K-SDI Mini, Volucam, Redwood, Flare 4MP
    • Jai Fusion, Spark, Sweep
    • NIT Tachyon 16K
    • uvm.
  • DATENBLATT

  • CAD-DATEN

    Gehäuse Megalodon

    Reverse

    Rückwand C

    2X.X91.200

    step

    Standard

    Rückwand C

    2X.X96.200

    step

  • ZUBEHÖR

    Artikelnummer Layout Step eDrawings

    Umlenkspiegel

    20.020.004

    Image Image Image PDF step e_drawing

    30mm Verlängerung

    15.030.030

    Image Image Image PDF step e_drawing

    60mm Verlängerung

    15.030.085

    Image Image Image PDF step e_drawing

    Sonnendach M

    20.011.002

    Image Image Image PDF step e_drawing

    Sonnendach L

    20.011.003

    Image Image  Image  PDF  step  e_drawing

    Luftdüse

    50.100.025

    Image Image Image PDF step e_drawing

    3" Windvorhang
    (Megalodon Reverse)

    50.100.011

    Image Image Image PDF step e_drawing

    Schutzklappe

    50.200.021

    Image Image Image PDF step e_drawing

    Wasserkühlmodul

    60.100.010

    Image Image Image PDF step e_drawing

    Geregelte Heizplatte

    70.100.011

    Image Image Image PDF step e_drawing



    Mounting Kit 1

    5.010.000

    Image Image Image PDF step e_drawing

    Mounting Kit 2

    5.020.000

    Image Image Image PDF step e_drawing

    Mounting Kit 6

    5.060.000

    Image Image Image PDF step e_drawing

    Mounting Kit 7

    5.070.000

    Image Image Image PDF step e_drawing

    Mounting Kit 9

    5.090.000

    Image Image Image PDF step e_drawing

    Mounting Kit 10

    5.100.000

    Image Image Image PDF step e_drawing

    Mounting Kit 15

    5.150.000

    Image Image Image PDF step e_drawing

    Mounting Kit 16

    5.160.000

    Image Image Image PDF step e_drawing

    Mounting Kit 17

    5.170.000

    Image PDF step e_drawing
    • Basler Runner
    • Dalsa Linea (nicht alle Modelle)
    • Dalsa Piranha4
    • Flir A400/500/700/GF77a
    • HIK Vision MV-CL Serie
    • IOI Volucam, IOI Redwood
    • IOI Volucam, IOI Redwood
    • IOI 4K-SDI Mini
    • IOI Flare 4MP
    • Jai Fusion
    • Jai Spark
    • Jai Sweep
    • Jai Sweep
    • NIT Tachyon 16K
    • etc.
