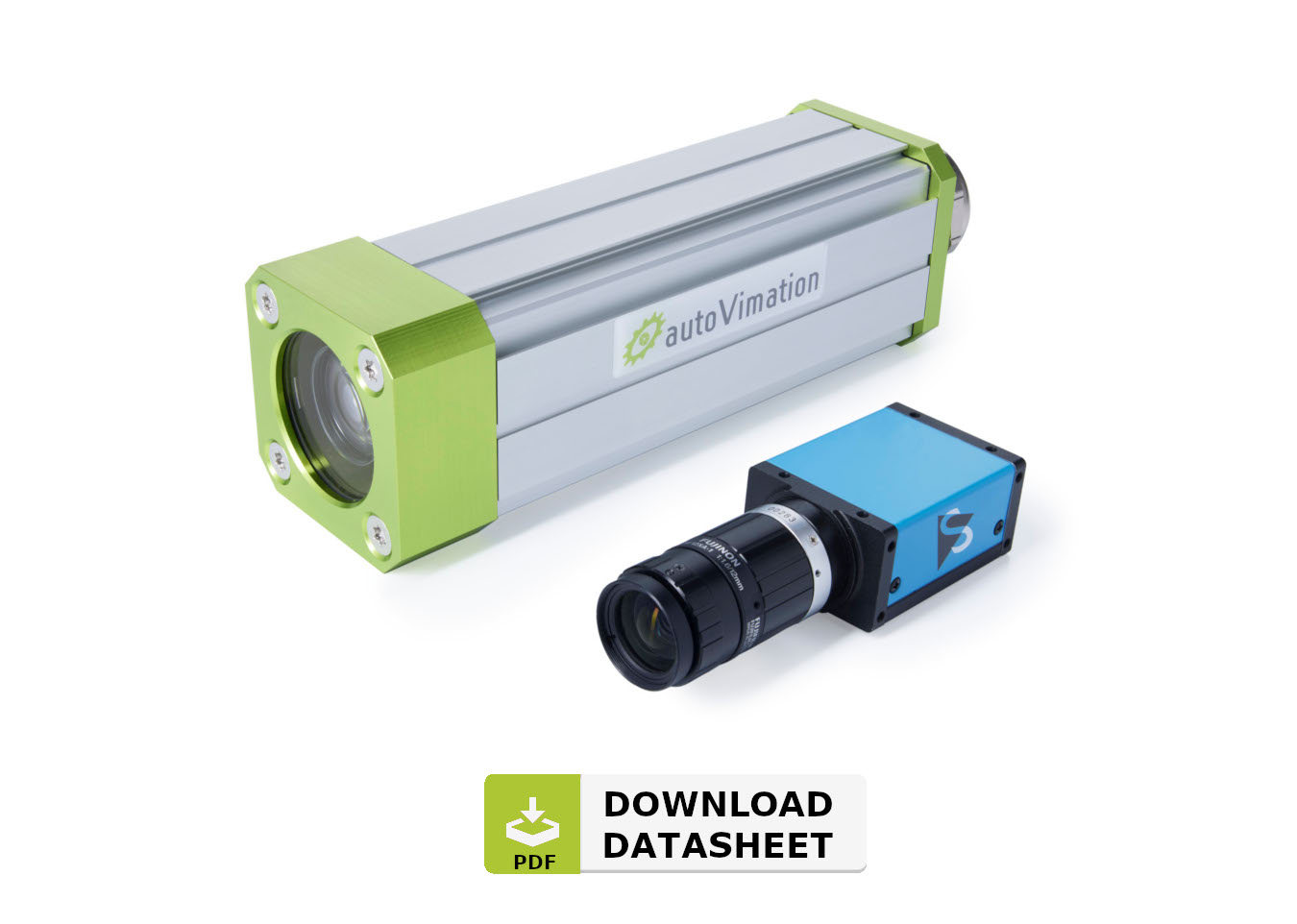

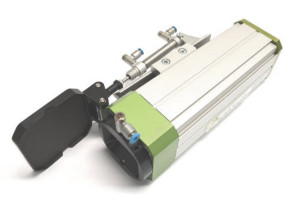

SCHUTZGEHÄUSE FÜR KAMERAS

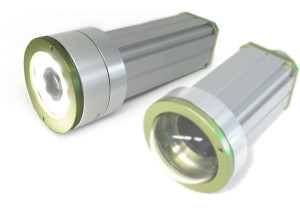

SALAMANDER

Universelles Schutzgehäuse für Industriekameras mit Normalgrößen

Kurz-Info

Kompakte Abmessungen

Robuste Bauweise

Vibrations-sicher

90° Bilddrehung

Einstellbarer Arbeitsabstand

Schutzgrad IP66

Schutzgrad IP67

Exzellente Wärmeableitung

  • Montage mit exzellenter Wärmeableitung
  • Spezialhalter für zylindrische Laser/Sensoren
  • Für Kameras bis zu 40x40mm Querschnitt
  • Für Objektive bis 52mm Durchmesser
  • Kompakte Abmessungen und robustes Design
  • BK7/Acrylfenster für Kameras bis 2500nm
  • Saphirfenster für SWIR bis 7µm
  • Germaniumfenster für LWIR bis 7-14µm
  • Dank Gehäuseadapter Orka Frontdeckel, Verlängerungen + Meganova Ringlicht nutzbar
  • Verlängerungen für leichten Objektivzugriff
  • Heizung und Wasserkühloption
  • Wunschfarbe möglich
  • Vielfältiges Zubehör erhältlich
  • Einfacher Scheibenwechsel

  • ZEICHNUNGEN & CAD-DATEN

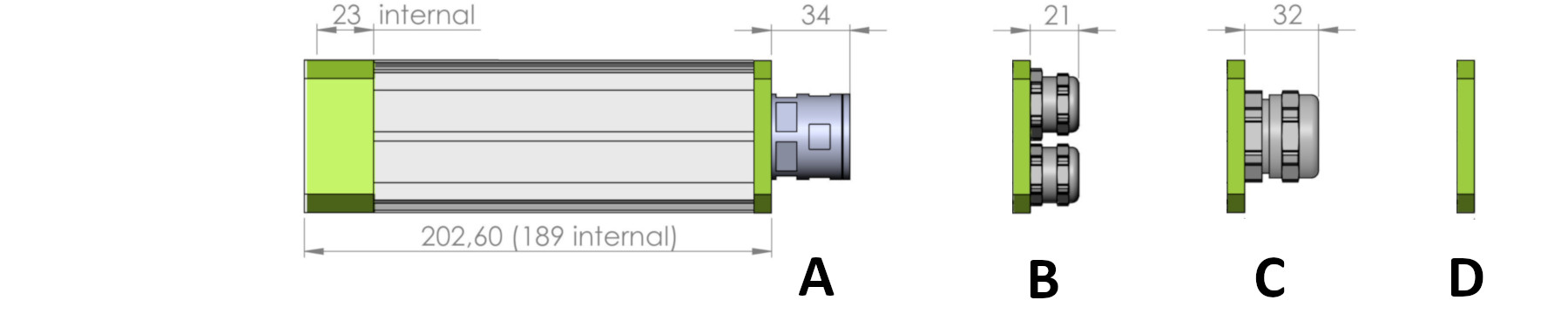

    Gehäusetyp Rückwand A + B + C + D Zeichnung
    		 Step1 eDrawings2
    Salamander XS Image  PDF step e_drawing
    Salamander S Image  PDF step e_drawing
    Salamander M Image  PDF step e_drawing
    Salamander L Image  PDF step e_drawing


    1. Die step/eDrawings Dateien enthalten alle Rückwandoptionen. Nicht benötigte Versionen können ausgeblendet werden.
    2. Software zur 3D-Darstellung mit Meßfunktion: Kostenloser Download eDrawings-Viewer

  • DOKUMENTE

    PDFDatenblatt

    PDFMontageanleitung

  • ZUBEHÖR

    Produkt Ansicht Layout Step eDrawings1

    Umlenkspiegel

    20.020.004

    		 Image Image Image PDF step e_drawing

    30mm Verlängerung

    15.015.030

    		 Image Image Image PDF step e_drawing

    60mm Verlängerung

    15.015.060

    		 Image Image Image PDF step e_drawing

    Positionierring

    20.020.003

    		 Image Image Image PDF step e_drawing

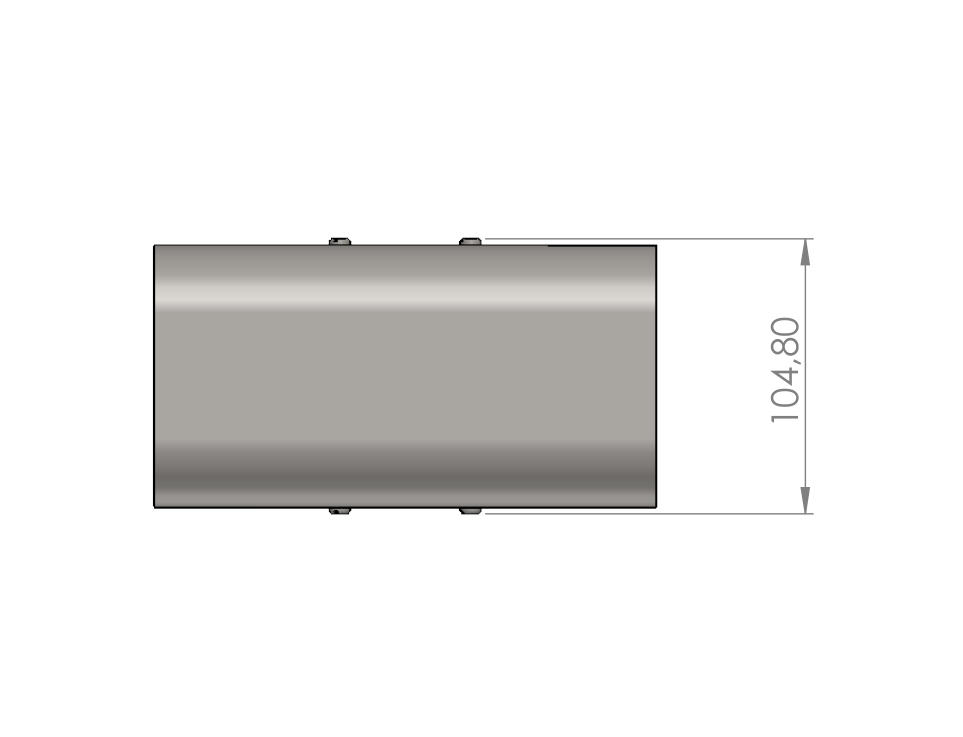

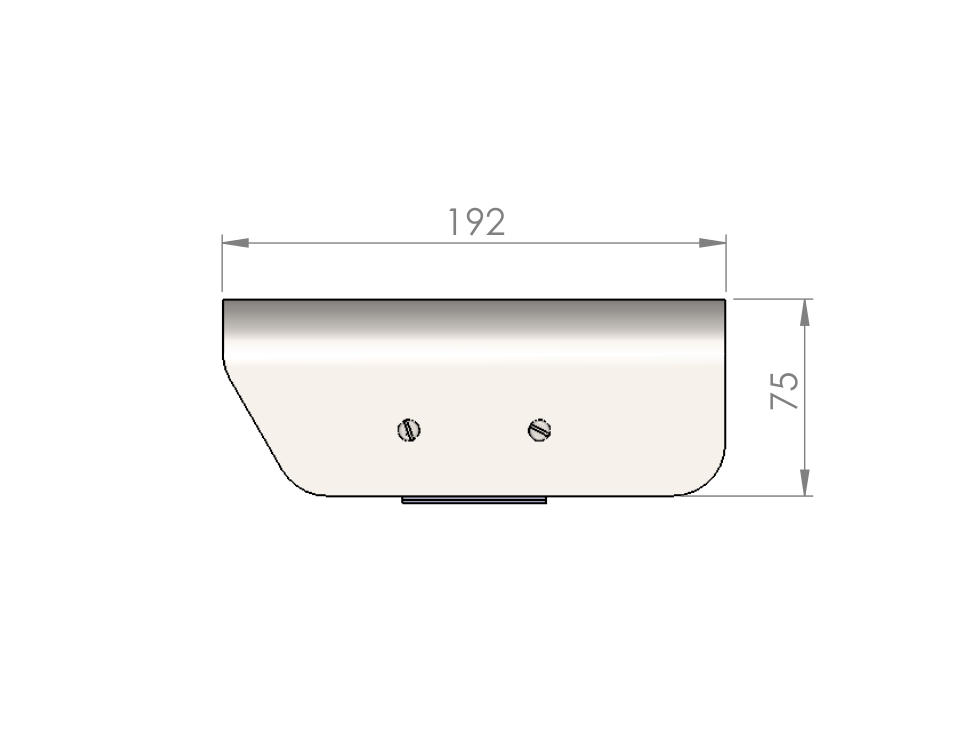

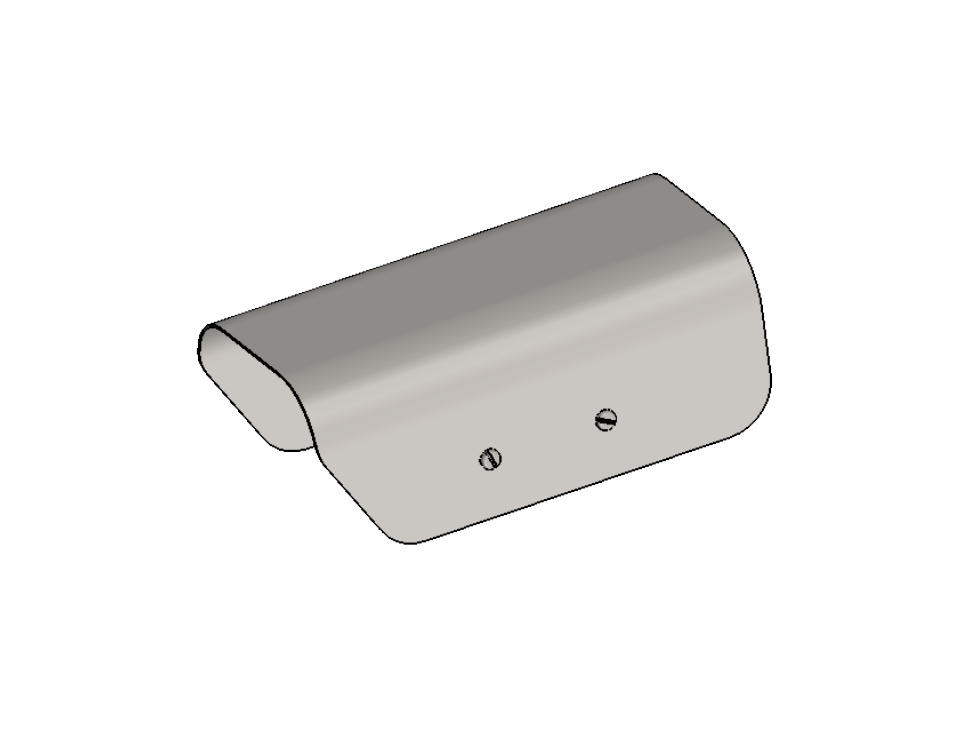

    Sonnendach S

    20.010.001

    		 Image Image Image PDF step e_drawing

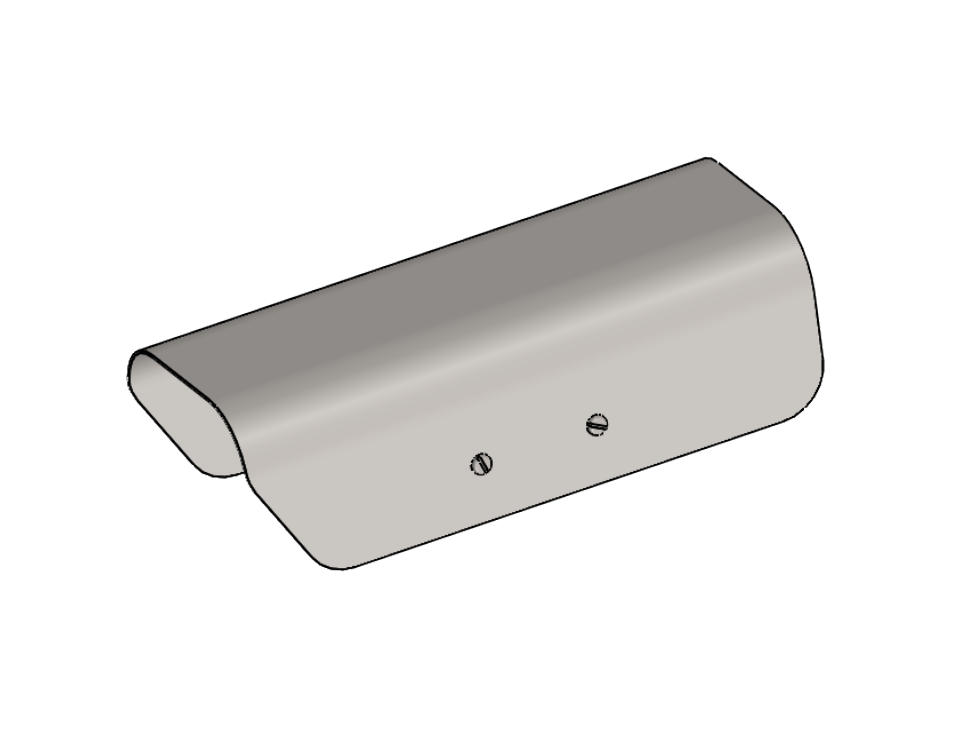

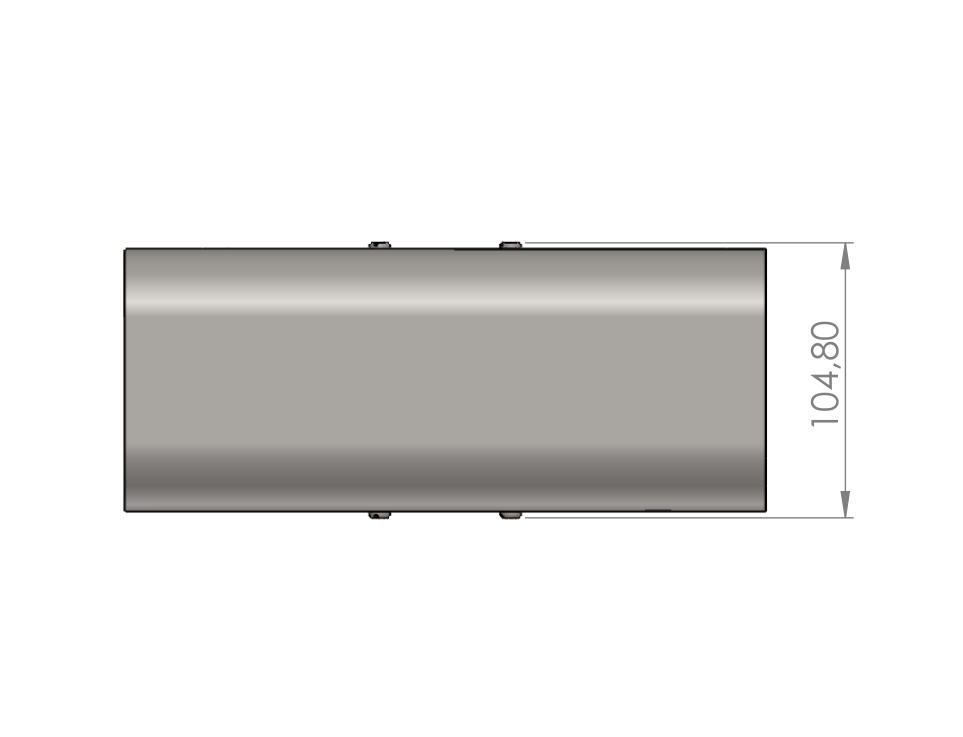

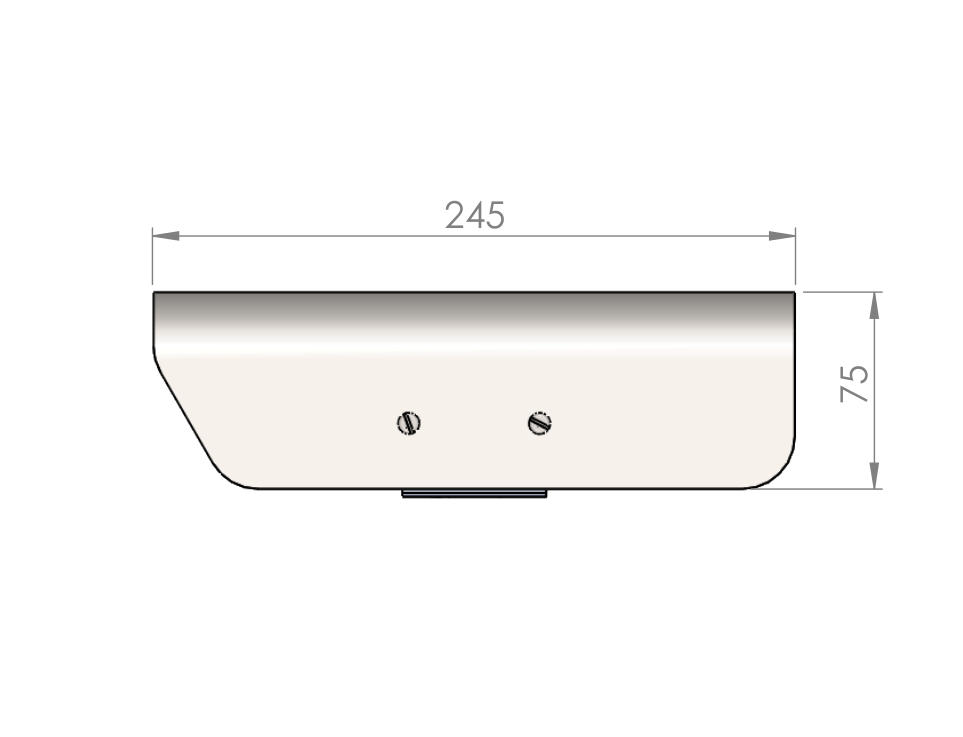

    Sonnendach M

    20.010.002    		 Image Image Image PDF step e_drawing

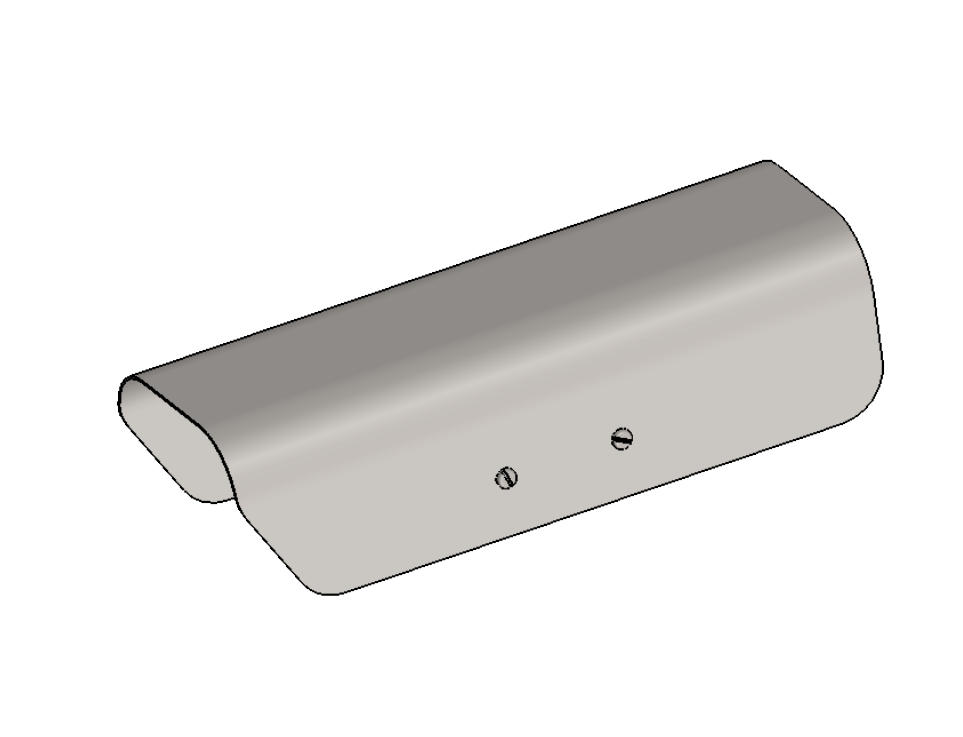

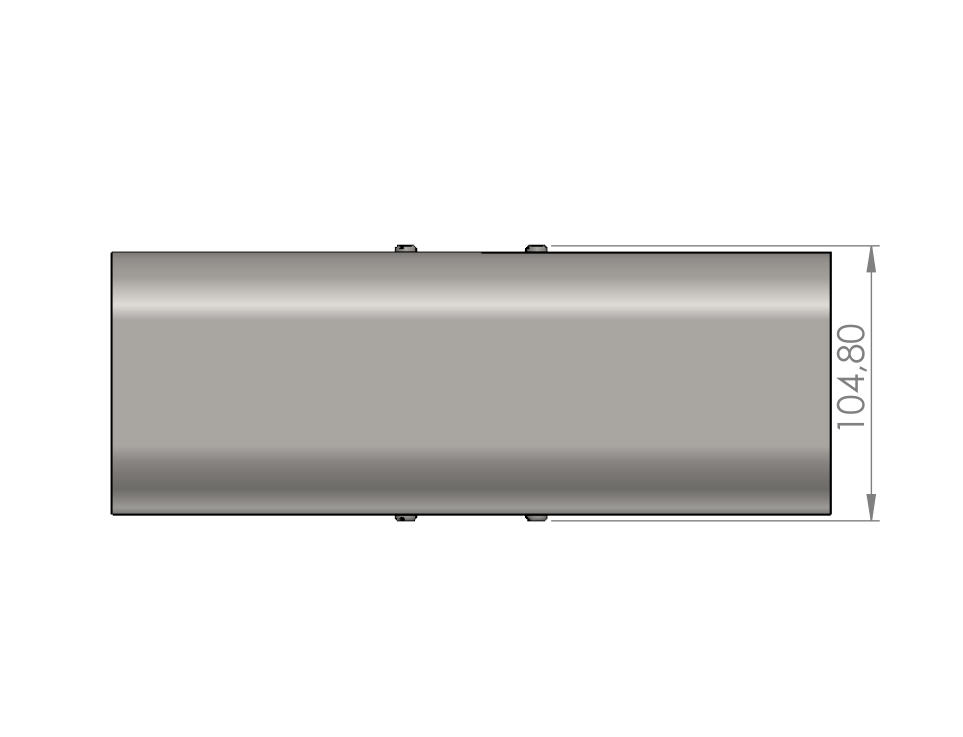

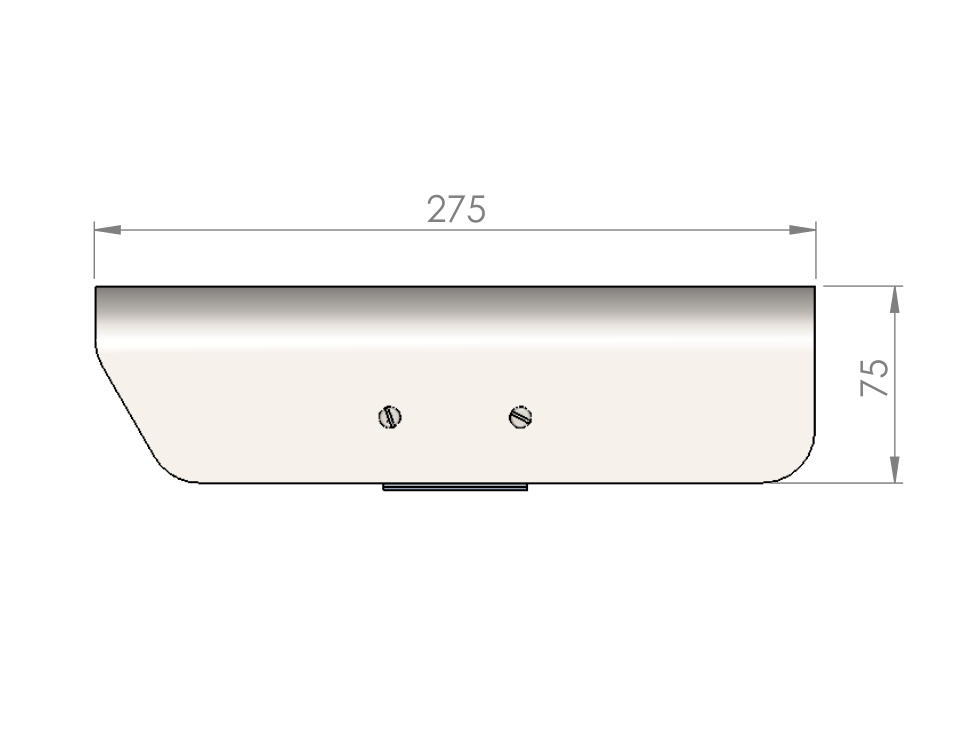

    Sonnendach L

    20.010.003    		 Image Image Image PDF step e_drawing

    Luftdüse

    50.100.025

    		 Image Image Image PDF step e_drawing

    2" Windvorhang
    (altes Design)

    50.100.009

    		 Image Image Image PDF step e_drawing

    2" Windvorhang

    50.100.010

    		 Image Image Image PDF step e_drawing

    Tubus für 2" Windvorhang

    50.100.017

    		 Image Image Image PDF step  e_drawing

    Schutzklappe

    50.200.010

    		 Image Image Image PDF step e_drawing

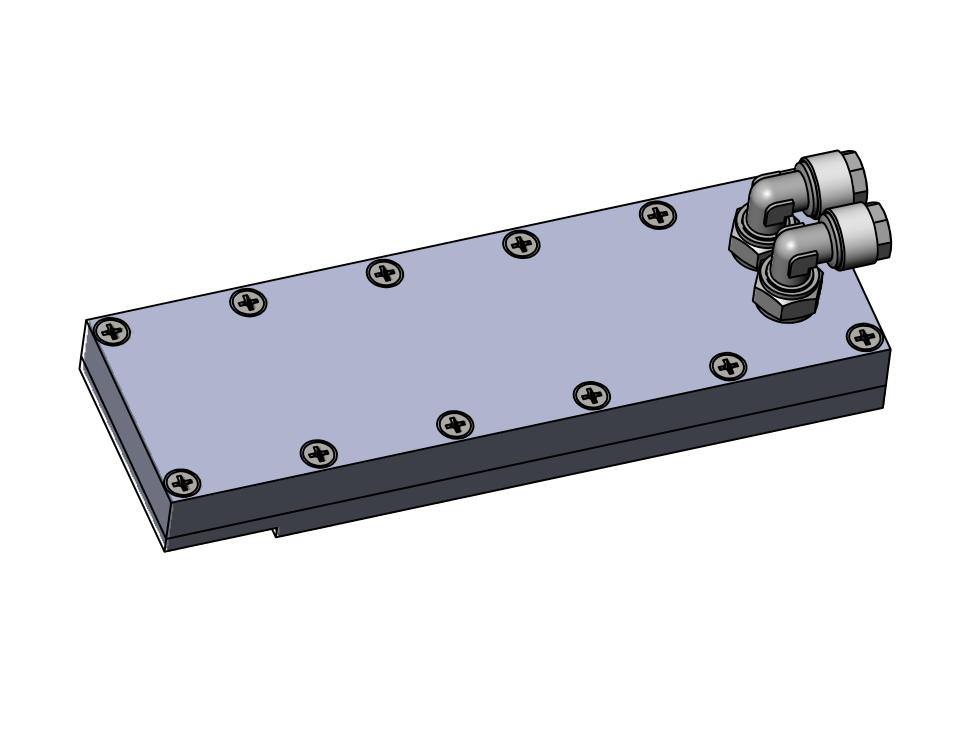

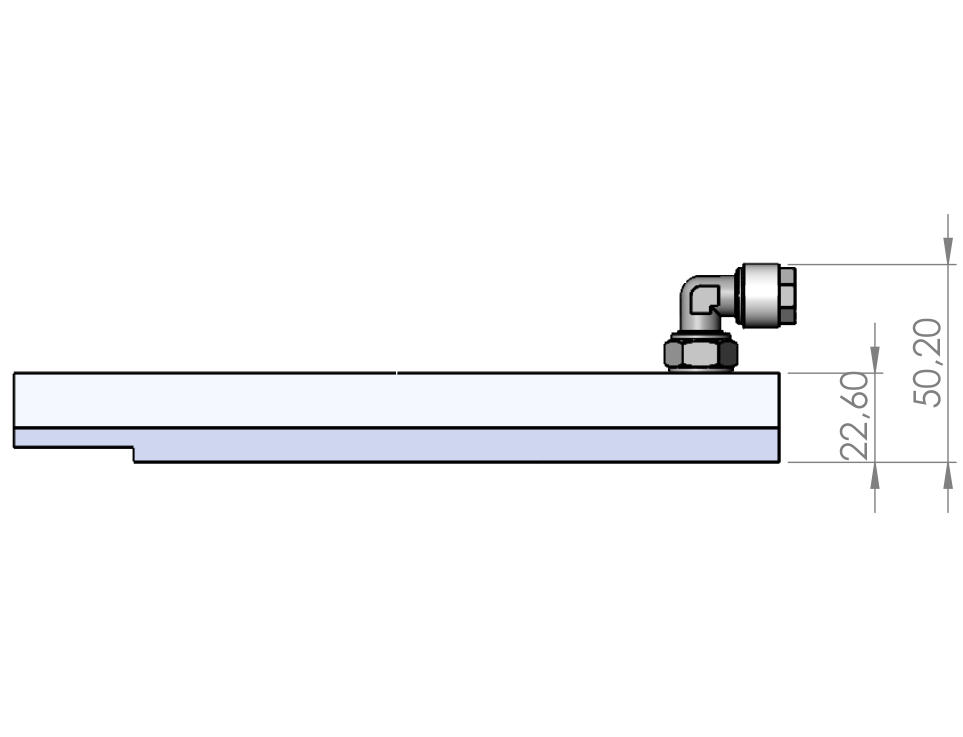

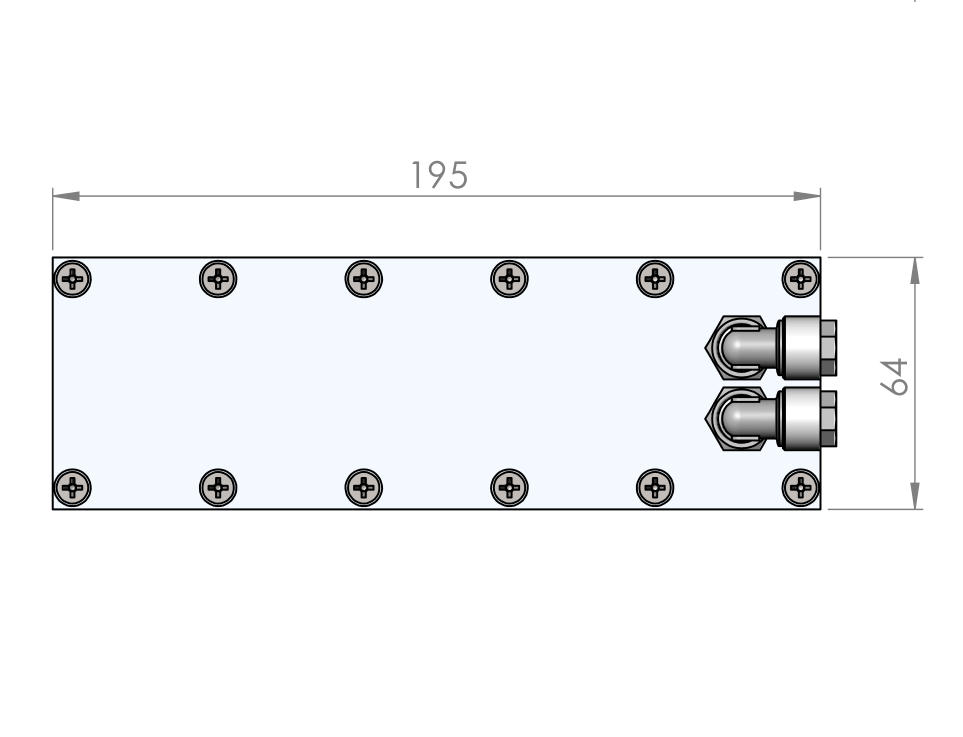

    Wasserkühlmodul
    (ab Größe M)

    60.100.010

    		 Image Image Image PDF step e_drawing

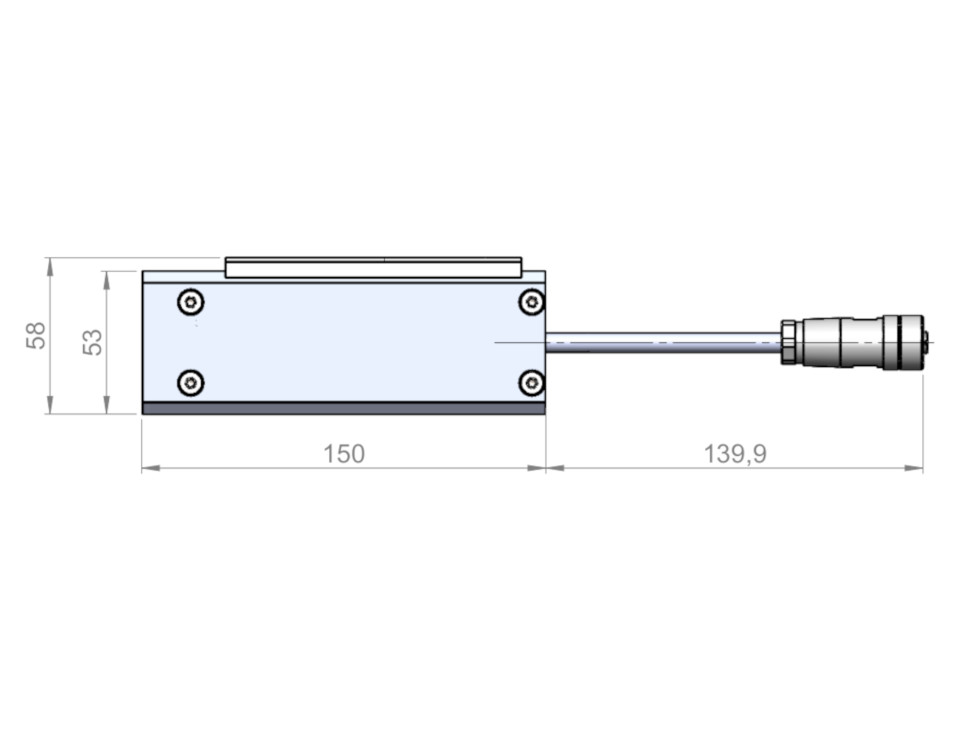

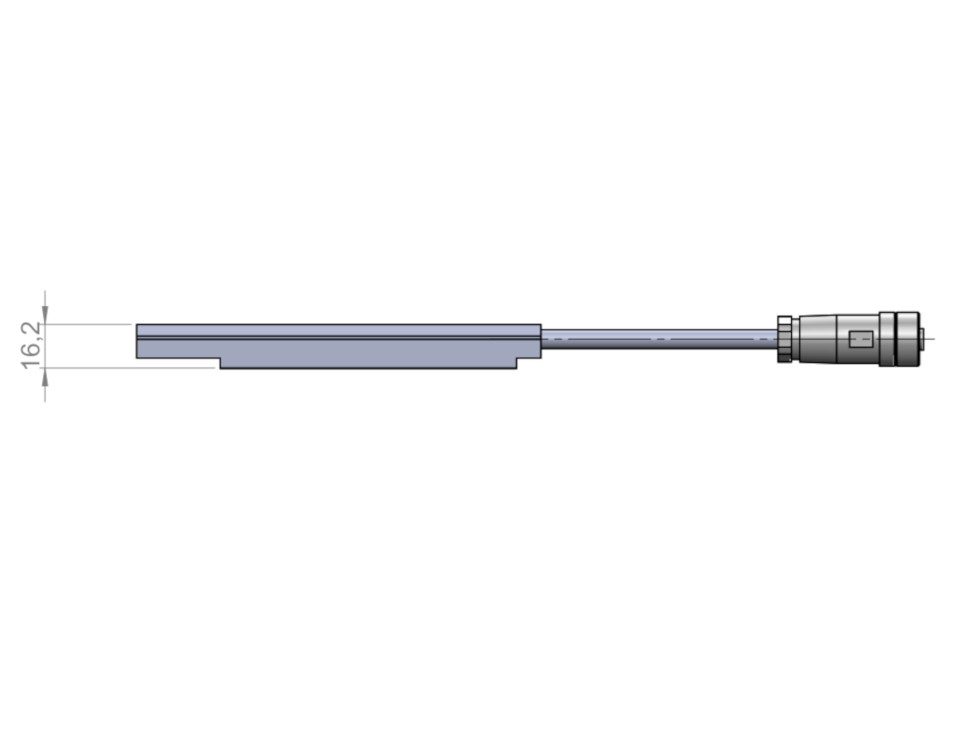

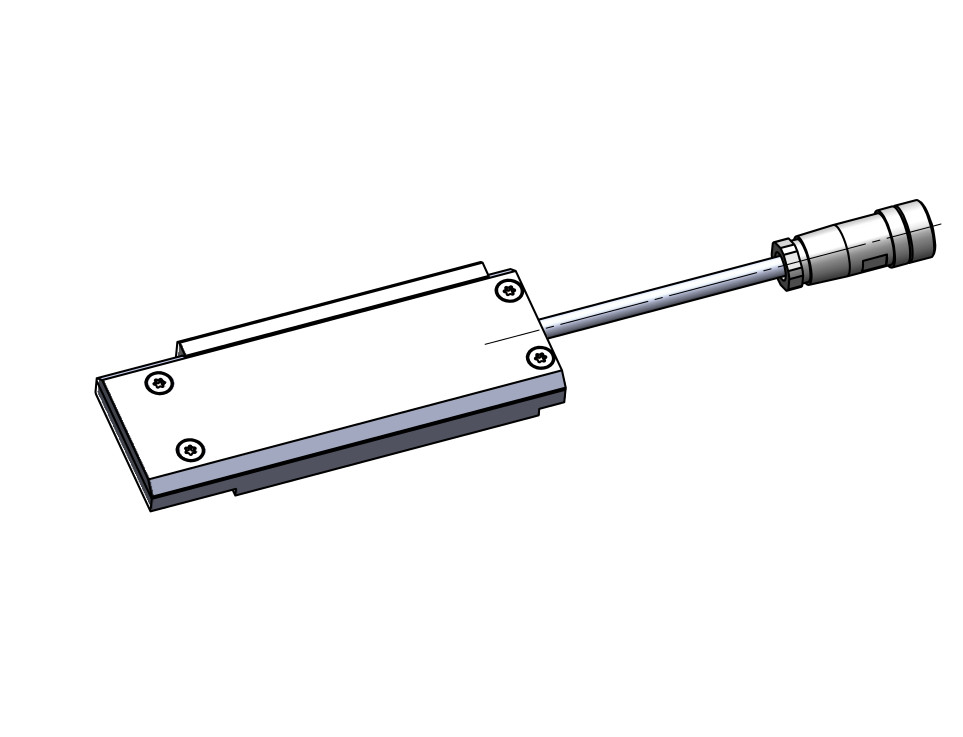

    Geregelte Heizplatte
    für Salamander, Gecko und Orca
    (ab Größe S)

    70.100.018

    		 Image Image Image PDF step e_drawing

    Gehäuse-Adapter

    Orca/Salamander

    15.030.001

    		 Image Image Image PDF step e_drawing

    Mounting Kit 1

    5.010.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 2

    5.020.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 6

    5.060.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 7

    5.070.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 9

    5.090.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 10

    5.100.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 15

    5.150.000

    		 Image Image Image PDF step e_drawing

    Mounting Kit 16m

    5.160.000m

    		 Image Image Image PDF step e_drawing

    Mounting Kit 17m

    5.170.000m

    		 Image PDF step e_drawing

    1. Software zur 3D-Darstellung mit Meßfunktion: Kostenloser Download eDrawings-Viewer

  • FÜR KAMERAS

    Das Salamander ist auch für alle kleineren Kameras geeignet, die hier nicht aufgeführt sind.
    • Aida HD-100, HD-NDI
    • Antelope Nano
    • AVT Alvium, Guppy, Mako, Manta, Stingray
    • Axis F1015 (mit Spezialhalterung)
    • Balluf BVS
    • Basler ace, ace2 Pro, Bip2
    • Baumer VLG-23C
    • Canon CX-A0500, U3-A0500
    • Cognex Insight 8000
    • Dahua MV-A5B57MG200E
    • Dalsa Genie Nano, Calibir
    • Datalogic M200/300
    • Dream Chip ATOM one
    • Flir Blackfly, Grashopper
    • Hema seelector ICAM HD1, HD2
    • Hitachi HV-UHD3O1
    • IDS ueye-SE
    • Ikegami MKC
    • Imaging Solutions Motion Traveller®
    • Imaging Source DxK 24UP031
    • Ja Go/GoX,i CM-040 GE
    • Keyence CA-HX200M
    • Matrix Vision BlueCOUGAR-X
    • Novitec u-Nova2
    • OPT-CM1200-GM-04
    • Omron F440-F, FQ2 C-Mount
    • Opto Engineering COE-G/COE-U
    • OptoSigma STC
    • PCO Pixelfly
    • Photonfocus MV2
    • Phytec USB Cam
    • Salrayworks salSHOT
    • Sensors Unlimited 640CSX
    • Sentech GigE Vision
    • Sierra-Olympia TAMARISK®
    • Silios Cicada
    • Smartek GC2
    • SmartMore SMI-CU3-4080P-01
    • Tamron MP3010
    • Toshiba DU, DDU, IK-HD1
    • Xenics Crius 1280
    • u.v.m.
